Galaxyスマホ画面自体をそのスマホのDeX画面内にミラーリング表示する例

Samsung Galaxy S8から「Samsung DeX」機能が使えるようになりました。
DeXとはDesktop Experienceの略でGalaxyを接続したモニターがデスクトップ相当の画面になってその画面で複数のアプリを同時実行・表示できるようにした機能です。

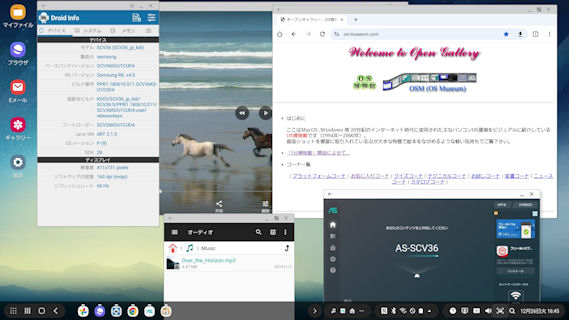

下記はDeX画面例です。


DeX画面を操作しながらスマホ側ではDeX上のアプリとは別のアプリを同時実行できます。
但し、スマホ側の画面内容をDeX画面に表示させる機能はありません。
しかしながらちょっとした工夫でスマホ側の画面内容をDeX画面に表示させることができるようになります。
その工夫とは、Galaxyスマホ側の画面を別のスマホに伝送して、その別のスマホ画面をDeX画面に伝送するというネストミラーリング構成にするだけの単純なものです。
(「Galaxyスマホ→別のスマホ→DeX上のCastレシーバ」というネストミラーリングで実現します)

以下に、Galaxyスマホ画面自体をそのスマホのDeX画面内にミラーリング表示する例をご紹介致します。

1. スマホとモニター構成

   • DeX対応スマホ
     今回使用したDeX対応スマホは、Samsung Galaxy S8です(以下S8と略します)。
     このスマホには以下のアプリをインストールしておきます。
     (1)AirReceiver
     (2)ApowerMirror


   • DeX画面表示用モニター
     今回は以下のポートを装備したモバイルモニターを使用しました。
     (1)ミニHDMIポート
     (2)画面受信用USB-Cポート
     (3)PD(電力供給)USB-Cポート
     (4)USB OTGポート(USB-Cポート)
     今回はS8本体とモバイルモニターはUSB-Cケーブルで直結し、USB OTGポートにはUSB-C to USB-A変換アダプタ＋無線マウスレシーバを接続してDeX画面をマウス操作できるようにしています。
     USB OTGポートが無いモニターの場合にはHDMIポートを備えたUSBのハブに無線マウスレシーバを接続してマウス操作できるようにします。


   • 別のスマホ
     ここで使用した別のスマホはAQUOS wish2 SH-51Cで以下のアプリをインストールしてあります。
     (1)ApowerMirror



2. Galaxyスマホ画面自体をそのスマホのDeX画面内にミラーリングする手順例
   Galaxyスマホ画面自体をそのスマホのDeX画面内にミラーリングする手順は以下の2ステップで実現できます。

   • ステップ1：別のスマホからDeXのAirReceiverへのミラーリング

   • ステップ2：S8から別のスマホへのミラーリング(ApowerMirror利用)

   • ステップ1(別のスマホからDeXのAirReceiverへのミラーリング)の詳細

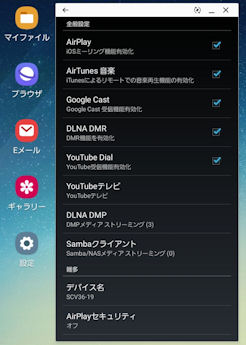

     • DeX画面でのAirReceiver起動

       AirReceiverは常駐型アプリです。

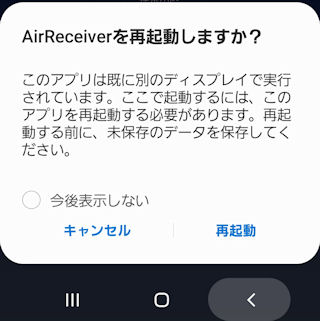

       DeX画面でAirReceiverを起動しても、別のスマホからそのAirReceiverに接続しようとするとS8本体側に「AirReceiverを再起動しますか？」メッセージが表示されてしまいDeX上のAirReceiverと接続できなくなる場合があります。
       これを回避するためには、S8本体側で一旦AirReceiverを強制終了させてからDeX画面でAirReceiverを起動し直せばOKです。

     • 別のスマホでの操作
       別のスマホからDeX画面上のAirReceiverにCast接続します。
       別のスマホとしてここではAQUOS wish2 SH-51Cを使用していますので、「設定」−「接続済みのデバイス」−「接続の設定」−「キャスト」で「SCV36-nn[Cast]」に接続します。



   • ステップ2(S8から別のスマホへのミラーリング)の詳細

     • 別のスマホでのApowerMirror起動

     • S8のApowerMirrorからの別のスマホのApowerMirrorへの接続とミラーリング開始
       別のスマホのApowerMirrorデバイス名はここでは「Apowersoft[SH-51C]」となります。
       接続先デバイスを選択して[ミラーリング]をタップします。

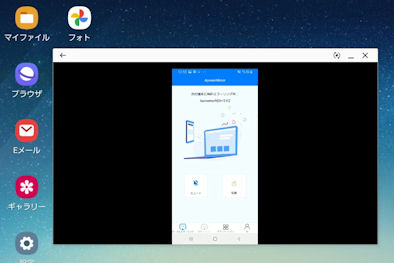

       これによって、別のスマホ側にはS8のApowerMirror画面が表示されると共にその画面がDeX上のAirReceiverアプリ側にも表示されるようになります。
       DeX上のAirReceiverアプリ側の回転ボタンをクリックすることで画面が見やすくなるかと思います。

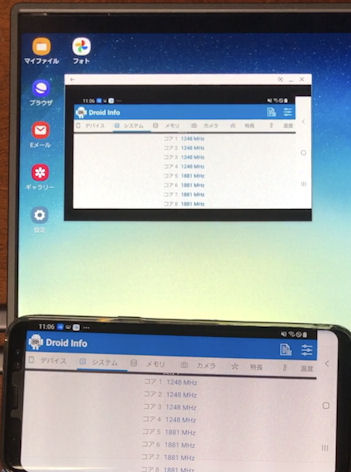

       ここで、S8本体を横向きにしてDroid Hardware Infoアプリを実行すると、その内容が別のスマホのApowerMirrorにミラーリングされて、かつそれがDeX上のAirReceiverアプリ側にもほぼフルミラーリング表示されます。

       上の画面がDeX画面で、下のスマホがS8本体です。



   • 補足

     • DeX上で起動できないアプリ画面のDeX表示

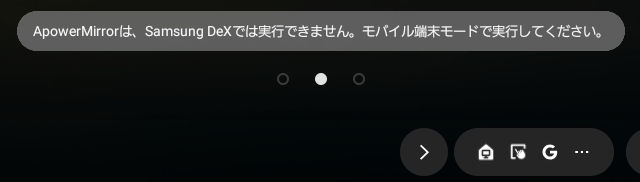

       本来DeX上ではApowerMirrorを起動できず、起動しようとすると以下のエラーが表示されます。

       しかし、本方式によりDeX画面上にS8本体側のApowerMirrorアプリの画面を表示できるようになるわけです。

     • 別のスマホとしてiPhoneを使用しない理由
       別のスマホとしてiPhoneを使用した場合、ステップ1(別のスマホからDeXのAirReceiverへのミラーリング)の操作はiPhone側の「画面ミラーリング」で「SCV36-nn[AirPlay]」を選択することになります。
       その場合、ステップ2(S8から別のスマホへのミラーリング)での操作はiPhoneへのApowerMirror接続となりますが、その接続先デバイスとして「Apowersoft[iPhone]」を選択すると、「このデバイスはミラーリングされています」というエラーとなります。
       そのエラーを回避するために、別のスマホとしてiPhoneを使用せずにAndroidスマホを使用しています。

     • AirReceiverの代替えアプリとしてのAirScreenは利用不可
       AirReceiverと同様の常駐型アプリであるAirScreenに対しても別のスマホからの「キャスト」は可能です。
       但し、DeX上のAirScreenには機能制限があって、ネストミラーリングが動作しませんでした。

     • ApowerMirrorの代替えアプリとしてのLetsViewは利用可能
       Galaxyスマホ(S8)から別のスマホ(SH-51C)へのミラーリングアプリとしてはApowerMirrorの代替えアプリとしてLetsViewも利用できます。

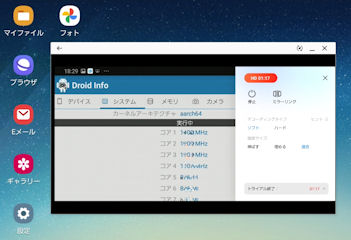

       下記はApowerMirrorの代替えアプリとしてLetsViewをした際のS8本体画面(Droid Hardware Infoアプリ画面)のDeXでの表示例です。
       (LetsViewの無料版使用のため時間制限のトライアル終了までのカウントダウンが表示されています)
