NetBSD/macppcクリーンインストールとVine Linux/ppcとのデュアルブート

2006年11月4日にNetBSD/macppc 3.1がリリースされました。
ここではMacマシンをNetBSD/macppc 3.1だけがインストールされている状態(クリーンインストール状態)にする手順を紹介します。
更にはVine Linux/ppcとのデュアルブートについても触れます。
以下、NetBSD/macppc 3.1を単にNetBSD/macppcと略します。

１．マシン環境

NetBSD/macppcをクリーンインストールしたMacマシン環境は以下の通りです。

CPU：PowerPC G4 1GHz
メモリ：768MB
Open Firmware(BootRom)バージョン：4.6.x
プレインストールOS：Mac OS X 3.x(Panther)

２．NetBSD/macppcのクリーンインストールの流れ

NetBSD/macppcのクリーンインストールの流れは次のようになります。
(1)pdiskによるパーティション作成(NetBSD/macppcインストーラのパーティション作成機能は使用しません)
(2)pdiskで作成したパーティションへのNetBSD/macppcのインストール
(3)マルチユーザモード化とネットワーク設定
(4)HFSパーティションへのofwboot.xcfの格納

３．NetBSD/macppcのクリーンインストール

インストールCDのセット
NetBSD/macppc 3.1のISOイメージファイル(macppccd.iso)からインストールCDを作成します。
Macマシンを起動してインストールCDをセットします。
Open Firmwareの起動
Macマシンを再起動して、起動音が鳴ったらすぐにcommand + option + O + FキーでOpen Firmwareに入ります。
インストーラの起動
Open Firmwareで以下のbootコマンドを実行します。

boot cd:,ofwboot.xcf

※ofwboot.xcfはブートローダです。

次に、「Terminal type? [vt100]」に対してはEnterキーを押します。
更に、「(I)nstall, (S)hell or (H)alt?」に対してはiを押します。
インストーラの開始
「Welcome to sysinst, the NetBSD-3.1 system installation tool.」画面が表示されます。
ここでは[a: Installation message in English]を選択します。
NetBSD-3.1 Installation System
[a: Install NetBSD to hard disk]を選択したいところですがその前にpdiskを実行する必要があります。
そのためここではまだその[a: Install NetBSD to hard disk]を選択しません。
ここではまず[Utility menu]を選択し、次に[Run /bin/sh]を選択してコマンド実行モードに遷移します。

pdiskの実行
# pdisk /dev/wd0c

pdisk自体の操作手順はここでは解説しませんが、pdiskで下記のようなパーティションを作成します。

Partition map (with 512 byte blocks) on '/dev/wd0c'
 #:                type name           length   base      ( size )
 1: Apple_partition_map Apple              63 @ 1
 2:           Apple_HFS ofwbootpart     32768 @ 64        ( 16.0M)
 3:     Apple_UNIX_SVR2 netbsdroot   41943040 @ 32832     ( 20.0G) S0 RUFS k0  /
 4:     Apple_UNIX_SVR2 netbsdswap    2097152 @ 41975872  (  1.0G) S1  SFS k0  (swap)
 5:          Apple_Free Extra       116013504 @ 44073024  ( 55.3G)

(a)既存のパーティションはdサブコマンドで削除できます。
(b)Apple_partition_mapのサイズが63になっていない場合はiサブコマンドでそのpartition mapを初期化します。
(c)Apple_HFSパーティションは後でofwboot.xcfを格納するためのパーティションです。
(d)本例ではLinuxを後で追加インストールしてデュアルブートする可能性も考慮して55.3Gは空き状態にしています。

# exit
このexitで「NetBSD-3.1 Utilities」メニューに戻ります。
更に、「NetBSD-3.1 Utilities」のExitで「NetBSD-3.1 Installation System」まで戻ります。

再度の「NetBSD-3.1 Installation System」操作
pdiskが完了したので、ここで[a: Install NetBSD to hard disk]を選択します。
Select your distibution
ここでは[Full installation]を選択します。
Choose your installation
pdiskで作成したパーティションを使用するためここでは[Use existing partition sizes]を選択します。

(1)pdiskで作成した20.0GBのパーティション#3(Apple_UNIX_SVR2)が/dev/wd0aとなります(/用)。
(2)pdiskで作成した1.0GBのパーティション#4(Apple_UNIX_SVR2)が/dev/wd0bとなります(swap用)。
(3)尚、pdiskで作成した16MBのパーティション#2(Apple_HFS)は/dev/wd0dとなります。
パーティション設定
wd0aのパーティションについて以下の設定をします。
FS type: FFSv1のまま。
NewFS: Yesに変更。
Mount: Yesのまま。
Mount point: /を指定。
メディア選択、タイムゾーン選択、パスワード暗号化方式選択、root用パスワード指定、シェル種別選択
ここでのタイムゾーンはAsia/Tokyoを選択します。
disklabel, newfs, installboot, tar
ここは自動的に実行されます。
ネットワーク設定
Utility Menuから[Configure network]を選択してネットワーク設定を行います。
最初に「Which device shall I use? [gem0]」のように表示されますので自動認識されたネットワークインタフェース名を把握できます。
インストールの終了

４．マルチユーザモード化とネットワーク設定

インストールCDのブートローダによるNetBSD/macppcの初回起動
Macマシンの内蔵HDDにはまだofwboot.xcf(ブートローダ)は組み込んでいません。
そのためインストールCDのブートローダを使用してNetBSD/macppcを起動します。
Macマシンを再起動して、起動音が鳴ったらすぐにcommand + option + O + FキーでOpen Firmwareに入ります。
Open Firmwareで以下のbootコマンドを実行します。

boot cd:,ofwboot.xcf hd:3,/netbsd
マルチユーザモード化
NetBSD/macppcを起動すると以下のメッセージが表示されます。

/etc/rc.conf is not configured. Multiuser boot aborted.

これは/etc/rc.confの中に「rc_configured=NO」という行があるためです。
また「/etc/rc.conf is not configured. Multiuser boot aborted.」発生の場合はファイルシステムはRead-onlyとなります。
そこで次のようにファイルシステムのモードを変更して「rc_configured=NO」部分を変更します。
# mount -u -w /
# vi /etc/rc.conf
「rc_configured=NO」を「rc_configured=YES」に変更します。
ネットワーク設定
NetBSD/macppcはそのインストールの仕方によってインストール中に指定したネットワーク情報が保存されない場合があります。
そこで下記ファイルについてネットワーク情報の確認・再設定を行います。
(1)/etc/rc.conf
(2)/etc/resolv.conf
(3)更にsshの自動起動やrootでのssh接続を許可するには以下の設定変更を行います。
# vi /etc/rc.conf
「sshd=YES」の追加。
# /etc/ssh/sshd_config
「PermitRootLogin yes」の指定。

５．HFSパーティションへのofwboot.xcfの格納

NetBSD/macppcの起動用ofwboot.xcf(ブートローダ)はNetBSD/macppcのパーティションではなくHFSパーティションに設置します。
その手順は以下の通りです。

インストールCDのブートローダによるNetBSD/macppcの再起動
Macマシンの内蔵HDDにはまだofwboot.xcf(ブートローダ)は組み込んでいません。
NetBSD/macppcの初回起動と同様にOpen Firmwareに入ってNetBSD/macppcを再起動します。
マルチユーザモードで起動されネットワークも使用できる状態になってログインプロンプトが表示されます。
rootでログインして、まず一般ユーザを作成します(下記は「netbsd」というユーザの作成例)。
# useradd -d /home/netbsd -m netbsd
# passwd netbsd
hfsutilsパッケージの導入
ここではHFSパーティションを操作するためのプログラムから成るhfsutilsパッケージを導入します。
まずpkgsrc.tar.gzを取得します。
続いて以下のコマンドを実行します。
# tar zxvf pkgsrc.tar.gz -C /usr
# cd /usr/pkgsrc/sysutils/hfsutils
# make
# make install
# make clean
上記操作で/usr/pkg/bin/にHFSパーティションを操作するためのhformat, hmount, hdir等がインストールされます。
HFSパーティションへのofwboot.xcf(ブートローダ)の組み込み
hfsutilsパッケージに含まれるプログラムを使用してHFSパーティションへofwboot.xcfを組み込みます。
# hformat /dev/wd0d ※HFSパーティションの初期化
# hmount /dev/wd0d ※HFSパーティションのマウント(マウント先は指定しません)
# mount /dev/cd0a /mnt ※ofwboot.xcfが最上位にあるインストールCDのマウント
# hcopy /mnt/ofwboot.xcf : ※「:」はHFSパーティションの最上位ディレクトリを意味します
# umount /mnt
# hdir :
52020バイトのofwboot.xcfが表示されます。
# eject /dev/cd0a ※CDの取り出し
# reboot

６．HFSパーティションのブートローダによるNetBSD/macppcの起動確認

NetBSD/macppcの起動
Macマシンの内蔵HDDにofwboot.xcf(ブートローダ)を組み込んだのでそれを使用してNetBSD/macppcを起動できます。
Open Firmwareで以下のbootコマンドを実行します。

boot hd:2,ofwboot.xcf hd:3,/netbsd

NetBSD/macppcが起動されてログインプロンプトでrootでログインします。

NetBSD/macppc (macnetbsd31) (ttyE0)

login: root
Password:
～途中略～
NetBSD 3.1 (GENERIC) #0: Tue Oct 31 05:09:13 UTC 2006

Welcome to NetBSD!

Terminal type is xterm.
We recommend creating a non-root account and using su(1) for root access.
macnetbsd31#

pdisk再確認

# pdisk /dev/wd0c
Edit /dev/wd0c -
Command (? for help): p

Partition map (with 512 byte blocks) on '/dev/wd0c'
 #:                type name           length   base      ( size )
 1: Apple_partition_map Apple              63 @ 1
 2:           Apple_HFS ofwbootpart     32768 @ 64        ( 16.0M)
 3:     Apple_UNIX_SVR2 netbsdroot   41943040 @ 32832     ( 20.0G) S0 RUFS k0  /
 4:     Apple_UNIX_SVR2 netbsdswap    2097152 @ 41975872  (  1.0G) S1  SFS k0  (swap)
 5:          Apple_Free Extra       116013504 @ 44073024  ( 55.3G)

Device block size=512, Number of Blocks=160086528 (76.3G)
DeviceType=0x0, DeviceId=0x0

disklabelの確認

# disklabel wd0
disklabel: Invalid signature in mbr record 0
# /dev/rwd0c:
type: unknown
disk: Maxtor 6Y080L0
label:
flags:
bytes/sector: 512
sectors/track: 63
tracks/cylinder: 16
sectors/cylinder: 1008
cylinders: 158816
total sectors: 160086528
rpm: 3600
interleave: 1
trackskew: 0
cylinderskew: 0
headswitch: 0           # microseconds
track-to-track seek: 0  # microseconds
drivedata: 0

16 partitions:
#        size    offset     fstype [fsize bsize cpg/sgs]
 a:  41943040     32832     4.2BSD    512  4096 22616  # (Cyl.     32*-  41642*)
 b:   2097152  41975872       swap                     # (Cyl.  41642*-  43723*)
 c: 160086528         0     unused      0     0        # (Cyl.      0 - 158815)
 d:     32768        64        HFS                     # (Cyl.      0*-     32*)
 e: 116013504  44073024    unknown                     # (Cyl.  43723*- 158815)

psによるプロセス確認

# ps aux
USER PID %CPU %MEM  VSZ   RSS TTY   STAT STARTED    TIME COMMAND
root   0  0.0  2.2    0 17048 ?     DKs   7:11AM 0:00.20 [swapper]
root   1  0.0  0.1   68   784 ?     Is    7:11AM 0:00.01 init
root   2  0.0  2.2    0 17048 ?     DK    7:11AM 0:00.00 [atabus0]
root   3  0.0  2.2    0 17048 ?     DK    7:11AM 0:00.00 [atabus1]
root   4  0.0  2.2    0 17048 ?     DK    7:11AM 0:00.00 [usb0]
root   5  0.0  2.2    0 17048 ?     DK    7:11AM 0:00.00 [usbtask]
root   6  0.0  2.2    0 17048 ?     DK    7:11AM 0:00.00 [usb1]
root   7  0.0  2.2    0 17048 ?     DK    7:11AM 0:00.00 [fwohci0]
root   8  0.0  2.2    0 17048 ?     DK    7:11AM 0:00.00 [atapibus0]
root   9  0.0  2.2    0 17048 ?     DK    7:11AM 0:00.20 [pagedaemon]
root  10  0.0  2.2    0 17048 ?     DK    7:11AM 0:00.25 [ioflush]
root  11  0.0  2.2    0 17048 ?     DK    7:11AM 0:00.20 [aiodoned]
root 181  0.0  0.1  176   800 ?     Is    7:11AM 0:00.01 /usr/sbin/syslogd -s
root 368  0.0  0.2  296  1276 ?     Is    7:11AM 0:00.01 /usr/sbin/sshd
root 382  0.0  0.2 1208  1592 ?     Ss    7:11AM 0:00.02 sendmail: accepting connections
root 403  0.0  0.1   60   776 ?     Is    7:11AM 0:00.20 /usr/sbin/inetd -l
root 441  0.0  0.1   36   696 ?     I     7:11AM 0:00.00 /usr/libexec/getty std.38400 tty00
root 447  0.0  0.1  232   800 ?     Is    7:11AM 0:00.20 /usr/sbin/cron
root 589  0.0  0.4  416  3020 ?     Ss    7:27AM 0:00.08 sshd: root@ttyp0
root 470  0.0  0.1  288   904 ttyp0 Ss    7:27AM 0:00.02 -ksh
root 591  0.0  0.1   88   684 ttyp0 R+    7:32AM 0:00.00 ps aux
root 444  0.0  0.1   52   804 ttyE0 Is+   7:11AM 0:00.58 /usr/libexec/getty std.9600 ttyE0

７．Vine Linux 4.2/ppcとのデュアルブート

NetBSD/macppc 3.1をクリーンインストールしたMacマシンにVine Linux 4.2/ppcを追加インストールしてみました。

Vine Linux 4.2/ppcのインストール
Vine Linux 4.2/ppcのパーティション構成は以下の通りです。
・/dev/hda5：Apple Bootstrap(1MB)
・/dev/hda6：/パーティション(56646MB)
※swapパーティションは無しとしました。

Vine Linux 4.2/ppcのインストール後、再起動します。
Vine Linux 4.2/ppcの起動
Macマシンをブートすると「First Stage GNU/Linux Bootstrap」画面が表示されます。
そのまま放置しておくとデフォルトでVine Linux 4.2/ppcが起動されます。

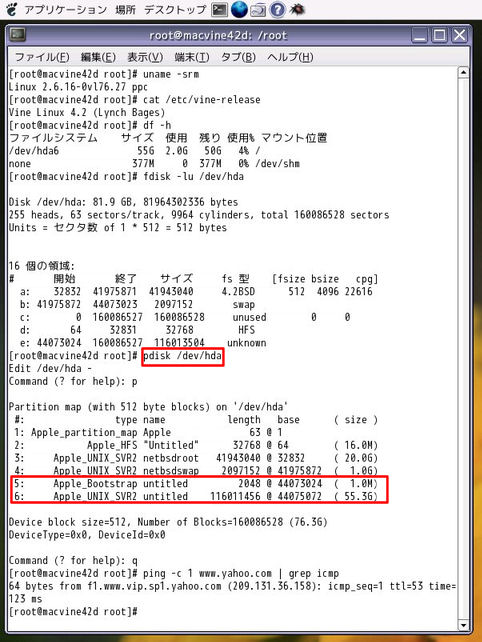

・Vine Linux 4.2/ppcでのpdisk確認

またVine Linux 4.2/ppcのインストール後の内蔵HDDをddコマンドでファイル化してqemu-system-ppcで起動してみました。

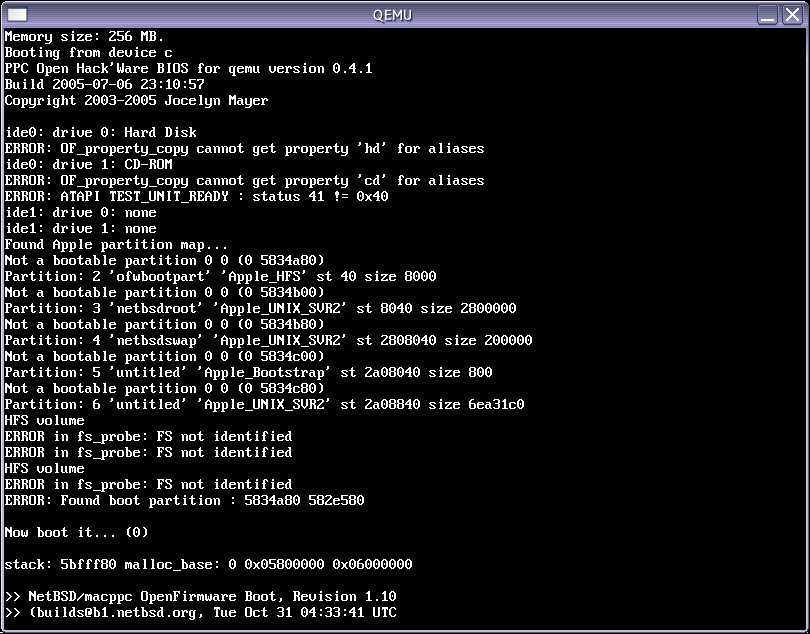

NetBSD/macppcのOpenFirmwareブートでエラー停止しました(qemu-system-ppc起動の様子)。
※使用コマンド：qemu-system-ppc -m 256 -hda qemumacnetbsd31.img -net nic -net user &
NetBSD/macppc 3.1の起動
(1)command + option + O + FキーでOpen Firmwareに入った場合
この場合は通常通り以下のコマンドでNetBSD/macppc 3.1を起動できます。

0> boot hd:2,ofwboot.xcf hd:3,/netbsd

(2)「First Stage GNU/Linux Bootstrap」画面でo(for OpenFirmware)を選択してOpen Firmwareに入った場合
この場合はデフォルトのパーティション番号が「3」になり、以下のコマンドでNetBSD/macppc 3.1を起動できます。

3> boot hd:2,ofwboot.xcf

※「hd:3,/netbsd」指定は省略可能です。
