仮想フレームバッファ(Fedora Core 6 x64編)

仮想フレームバッファ(デバイス)はメモリ上にXウィンドウ画面をマッピングする特殊なXサーバです。
Linuxマシンを遠隔GUI操作に限定して使用するために実機での直接GUI操作ができないようにする場合は仮想フレームバッファが役に立ちます。
またXenのDomainUなどのようにビデオカードが使えず通常のXサーバが使用できない場合に仮想フレームバッファを導入してXDMCP接続してGUI操作したりもできます。

ここではFedora Core 6 x64(以下FC6)に仮想フレームバッファを導入し、Cygwin/X等のXサーバからのXDMCP接続やVNCクライアントからのXDMCP接続を行う手順を紹介します。

１．前提条件

FC6の最初のインストールではデフォルトインストールを基本とします。
xinetd, vnc-serverパッケージもインストールされているものとします。

OpenOffice.org 2.0.4等のパッケージを追加していても構いません。

２．FC6への仮想フレームバッファデバイスの導入とVNCサーバ設定

仮想フレームバッファデバイスのインストール
# mount /dev/cdrom /mnt
# cd /mnt/Fedora/RPMS
# rpm -ivh xorg-x11-server-Xvfb-1.1.1-47.fc6.x86_64.rpm
# which Xvfb
→「/usr/bin/Xvfb」と表示されます。
# cd
# umount /mnt

VNCサーバの自動起動設定

VNCサーバパスワードの設定(手動起動テスト用)
# vncserver :1
Password：プロンプトでVNCパスワードを設定します。
VNCサーバを起動すると/root/.vncディレクトリ下にxstartupファイル等が自動作成されます。

手動で起動したvncserverの停止は以下のコマンドで行います。
# vncserver -kill :1
xstartupファイルの変更
VNC接続時にGNOMEログイン画面(gdm)が使用されるように設定変更します(この変更はvncserverを再起動した時から有効になります)。
# cd
# vi .vnc/xstartup
「# unset SESSION_MANAGER」のコメントを外します。
「# exec /etc/X11/xinit/xinitrc」のコメントを外します。
:wq!

【補足】
xstartupファイル中の下記はそのままにしておいてOKです(無視されます)。
xsetroot -solid grey
vncconfig -iconic &
xterm -geometry 80x24+10+10 -ls -title "$VNCDESKTOP Desktop" &
twm &
ログイン画面の設定変更
GNOMEメニューの[システム]-[管理]-[ログイン画面]での「ログイン画面の設定」画面で以下の変更を行います。
(a)「リモート」タブ
スタイルを＜リモート・ログインを無効にする＞から＜ローカルと同じにする＞に変更します。
これでXDMCP接続ができるようになります。
(b)「セキュリティ」タブ
＜システム管理者(リモート)のログインを許可する＞をonに変更します(これは任意です)。

上記の設定変更は/etc/gdm/custom.confに反映されます。
ちなみにgdmのデフォルト設定ファイルは/usr/share/gdm/defaults.confです(後述します)。

VNCサーバをxinetd経由で自動起動する設定
VNC接続要求がきた時点でVNCサーバをxinetd経由で自動起動してグラフィカルログイン画面を表示(内部的なXDMCP接続)するように以下の設定を行います。

/etc/servicesへの行追加
/etc/servicesに下記1行を追加します(とりあえず1個のスクリーン分だけ指定しておきます)。
vncサービス名 5901/tcp
※vncサービス名として適当な名称を指定します(例：vncserver1)。

VNCサービス設定ファイルの作成
VNCサービス設定ファイルとして以下の内容からなる/etc/xinetd.d/vncserver1を作成します。

service vncserver1
{
        disable = no
        socket_type = stream
        wait = no
        user = nobody
        server = /usr/bin/Xvnc
        server_args = -inetd -query localhost -once -geometry 1024x768 -depth 16 securitytypes=none
}

【補足】
※1 vncサービス名は/etc/servicesに指定した値と同じにします。
※2 「-query localhost」指定：VNC接続時は自動的にXDMCP接続となってグラフィカルログイン画面が表示されます。
※3 「-once」指定：VNC接続が切れるごとにVNCサーバを再度自動起動するようになります。
※4 「securitytypes=none」指定：VNC接続パスワードの要求がこなくなります(VNCをXDMCP接続型にするするためVNC接続パスワード要求を出さないようにしても問題ありません)。

確認テスト
# /etc/rc.d/init.d/xinetd restart
# gdm-restart ※gdmの設定を変更したため確認テスト用にgdmを手動で再起動します。
WindowsのVNCクライアントからFC6にVNC接続するとグラフィカルログイン画面が表示されるようになります。
Xサーバから接続しても同様です。

gdm設定ファイルの変更
gdm設定ファイルの変更は仮想フレームバッファデバイスとVNCサーバ使用に備えて実施します。

# vi /etc/gdm/custom.conf　にて以下のように設定変更します(/etc/inittabでのランレベルは5のままでOKです)。
[daemon]セクション
StandardXserver=/usr/bin/Xvfbという行を追加します。

[server-Standard]セクション自体を追加して以下の行を指定します。
command=/usr/bin/Xvfb
# :wq!

【補足】
(1)「/usr/bin/Xvfb」指定はビデオカードが存在しない環境で仮想フレームバッファ用Xサーバを起動させてVNC接続させるためのものです。
デフォルトのgdm設定ファイルの変更
FC6では/usr/share/gdm/defaults.confというデフォルトのgdm設定ファイルが存在します。
このファイルは読み込み専用になっており一時的にアクセス権限を変更して内容変更します。
# chmod 644 /usr/share/gdm/defaults.conf
# vi /usr/share/gdm/defaults.conf
[servers]セクションの中を以下のように変更します。
0=Standardを「#0=Standard」に変更(Xサーバ起動エラーメッセージの抑止設定です)。
# :wq!
# chmod 444 /usr/share/gdm/defaults.conf
フォントサーバ設定ファイルの変更
Cygwin/Xなどでフォントパスを指定してフォントが綺麗に表示されるようにフォントサーバの設定を変更します。
尚、FC6ではフォントサーバ(xfs)は自動起動設定が最初からされています。
# vi /etc/X11/fs/config
最後の行の「no-listen = tcp」を「#no-listen = true」に変更(コメント化)。
# :wq!

フォントサーバ設定ファイルを変更した後、フォントサーバを再起動します。
# /etc/rc.d/init.d/xfs restart

Cygwin/Xでのxwinコマンドで「-fp "tcp/サーバアドレス:7100"」を指定すると綺麗なフォントで表示されます。

３．最終確認テスト

FC6の起動

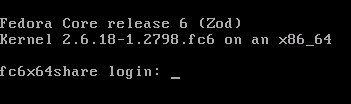

FC6を起動してテキストログインプロンプト表示の状態にしておきます。

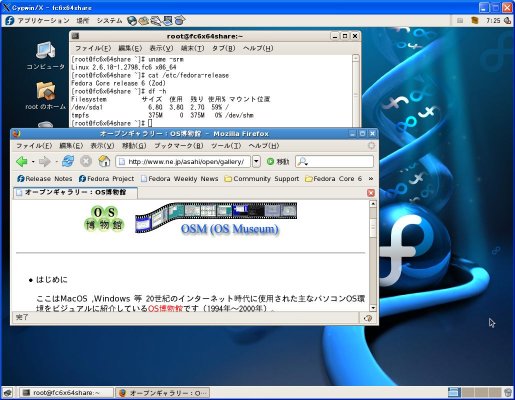

Cygwin/Xからの接続例

GDMログイン画面からログインしてデスクトップ操作ができます。

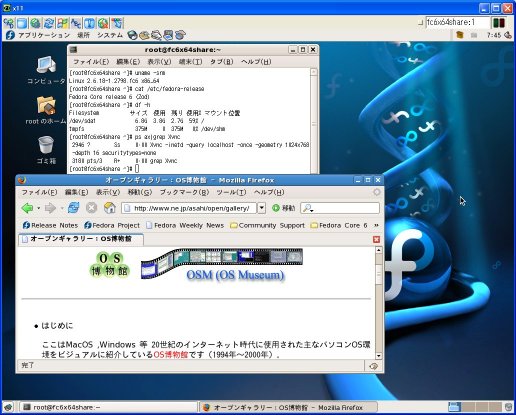

VNCクライントからの接続例
VNCクライアントとしてUltraVNCを使用してみました。
