Windows 10 TPEのWindows To Go ワークスペースを始める前にWindows 10 TP(Windows 10 Technical Preview)版自体の主な新機能について少し触れてみたいと思います。
- マルチデスクトップ機能(Task Viewと呼ばれるアイコンから仮想デスクトップを追加します)
Linuxでお馴染みのマルチデスクトップ機能がサポートされました。
アプリケーションを起動した時に起動した仮想デスクトップとは別の仮想デスクトップに表示されるケースもありますが便利な機能です。
下記はMac OS XからWindows 10 TP(Hyper-V Server上で動作)にRDP接続して複数の仮想デスクトップを操作している様子です。
※Mac OS X側のRDP接続クライアントはRDC(Microsoft Remote Desktop Connection Client for Mac) ver 2.1.1です。

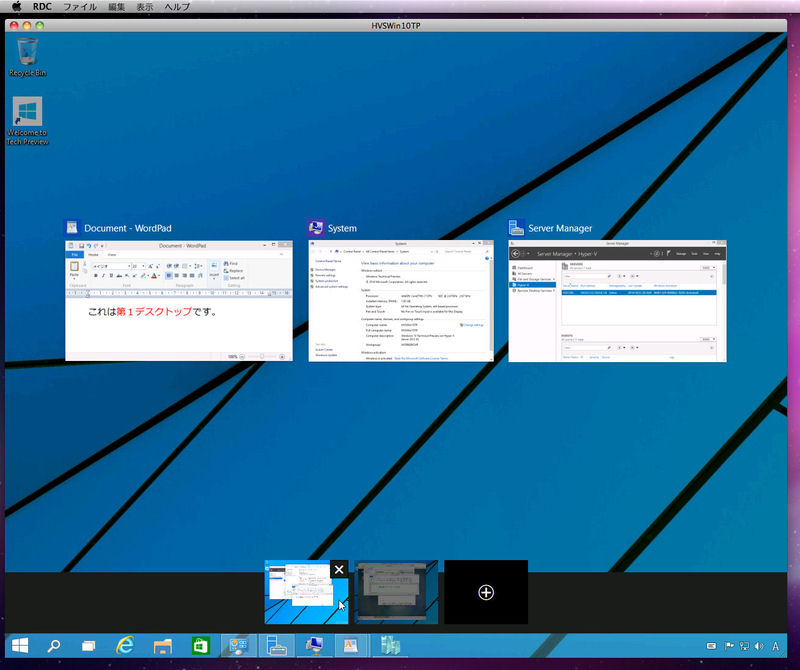

・仮想デスクトップ1の例

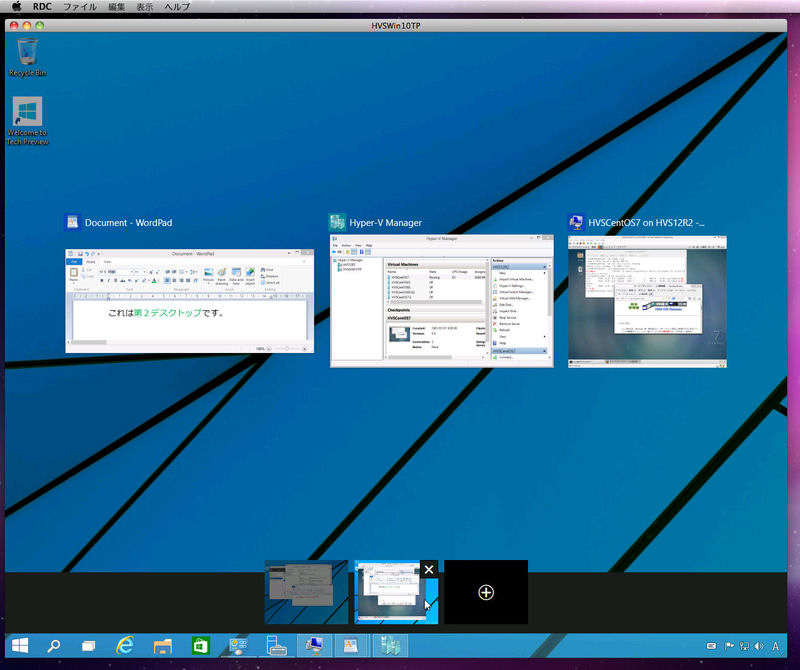

・仮想デスクトップ2の例
[補足]
RDC 2.1.1やAppStoreのRDP Client 1.5からWindows 10 TPへのRDP接続を成功させるためにはWindows 10 TP側でLocal Group Policy Editor(pgedit.msc)を起動して以下の設定変更が必要となります。
(1)Local Group Policy Editorの[Computer Configuration]セクションの以下の階層を辿っていきます。
[Administrative Templates]-
[Windows Components]-
[Remote Desktop Services]-
[Remote Desktop Session Host]-
[Security]
(2)[Security]内の[Require use of specific for remote desktop (RDP)]を開いて[Not Configured]を[Enabled]に変更し、更にそのOption欄で「Security Layer: RDP」を選択して＜OK＞をクリックします。
(3)[Security]内の[Require user authentication for remote connections by using Network Level Authentication]を開いて[Not Configured]を[Disabled]に変更して＜OK＞をクリックします。
(4)Servicesの[Remote Desktop Services]の右クリックメニューの[Restart]を実行します。
- Startボタンの復活
Startボタンを押すとStartメニューとその横にストアアプリのタイルも表示されます。
- ストアアプリのウィンドウ表示
- Command PromptにおけるCtrl+C, Ctrl+V(またはマウスの右クリック)によるコピー＆ペースト対応化
- その他
(1)ExplorerがFile Explorerに改名されてドライブの右クリックメニューに[Restore previous versions]が追加されました。
(2)タスクバーにSearchアイコンが追加されました。

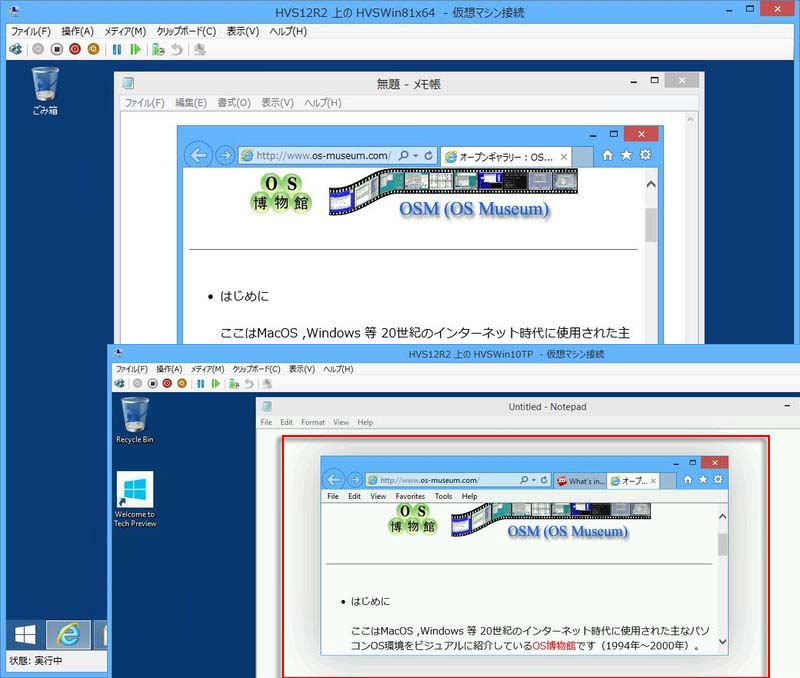

(3)ウィンドウの左・右・下の枠幅が最小サイズの線になりウィンドウ枠の外側に薄く影が表示されます。
(4)マウスをデスクトップの右隅に移動させてもチャームは表示されません(Windows 8.x同様にWindowsキー+Cではチャーム表示可能)
(5)「Remote Server Administration Tools for Windows 10 Technical Preview」版(WindowsTH-KB2693643-x64.msu)のリリース

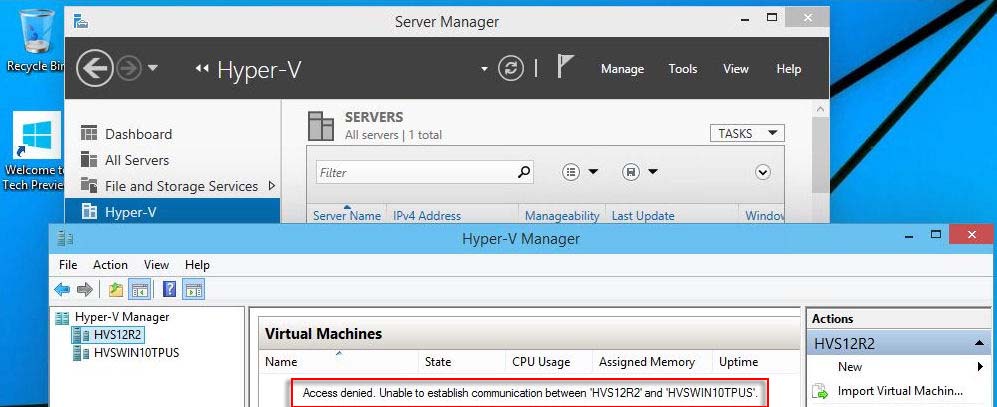

Windows 10 Technical PreviewのEnterprise版では「Remote Server Administration Tools for Windows 10 Technical Preview」経由でHyper-V Managerを起動してHyper-V Serverに接続する際に「Access denied. Unable to establish communication between 'Hyper-V Serverマシン名' and 'RSAT実行マシン名'」というエラーとなってHyper-V Serverの仮想マシン名一覧が表示されません。
この問題への対処としては以下のようにDCOMアプリケーションのアクセス許可設定が必要となります(これはEnterprise版固有の問題です)。
- Command Promptの起動
- Command Promptで「dcomcnfg」を指定してEnterキー押下して「Component Services」を開きます。
- 「Component Services」の[Computer]-[My Computer]の右クリックメニューの[Properties]を開きます。
- 「My Computer Properties」の「COM Security」タブのAccess Permissionsセクションの＜Edit Limits＞ボタンをクリックします。

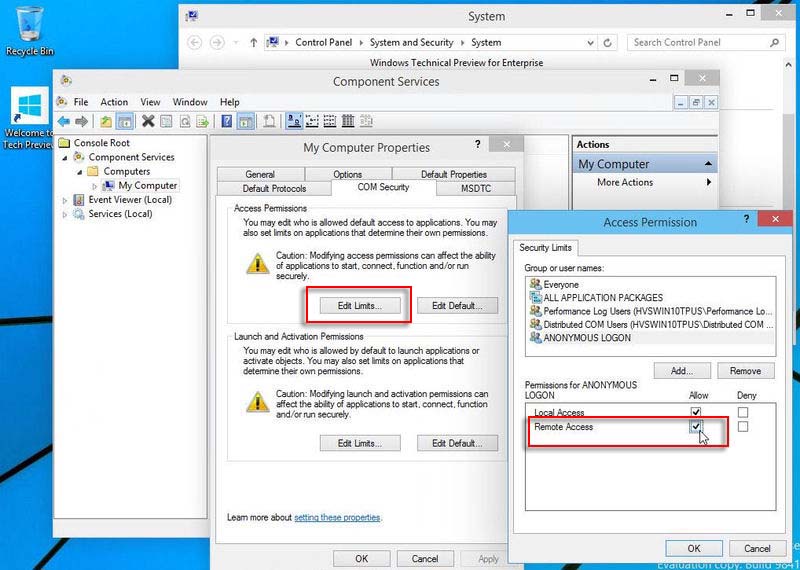

- 「Group or user names:」欄の[ANONYMOUS LOGON]を選択して[Remote Access]をonにします。
※本操作によってRSAT(Remote Server Administration Tools)経由でHyper-V Managerを起動するとHyper-V Server上の仮想マシン名一覧が表示されるようになります。
- Command Promptの起動
![[Remote Access]をon](hvsw10tpersatdcomcnfg.jpg){kind=link}
さて本題ですが、Windows To Go ワークスペースの作成手順は以下のようになります。
(1)Windows 10 TPEを起動します。
(2)Windows To Go ワークスペース格納用USBディスクを接続します。
(3)Windows 10 TPEのマシンにWindows 10 TPEのインストールDVDをセットします。
(4)Windows 10 TPEのコントロールパネルの「Windows To Go」を起動してWindows To Go ワークスペースをUSBディスクに書き込みます。
これらの手順をWindows To Goの画面で示します。

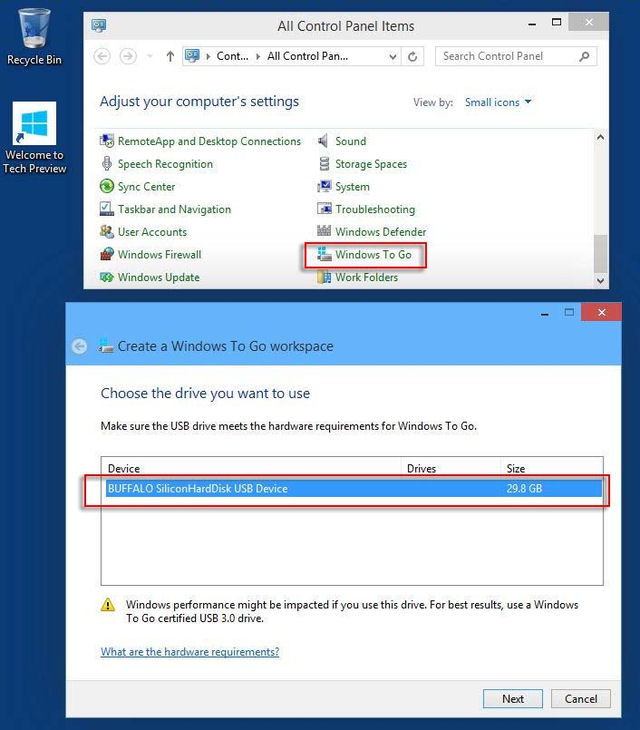

- Windows To Go ワークスペース格納用ポータブルデバイスの検出
Windows To Go ワークスペース格納用USBディスクを接続してコントロールパネルの「Windows to Go」を起動するとWindows To Go ワークスペース格納用ポータブルデバイスが検出されます。
今回は「BUFFALO SiliconHardDisk USB Device」が検出されます。
ここで＜Next＞ボタンをクリックします。

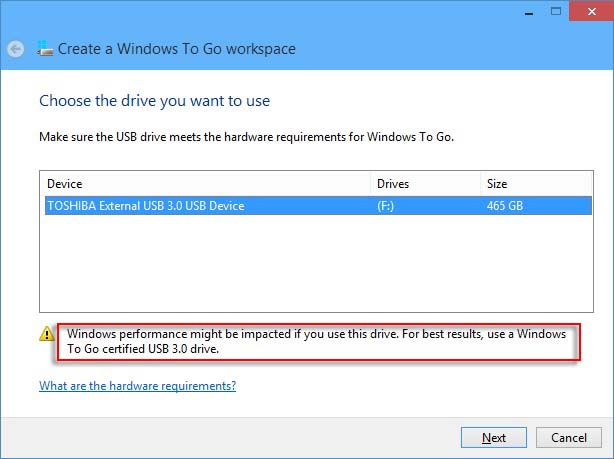

尚、TOSHIBAの500GB USBディスク(USB 3.0インターフェース)を使った場合は「TOSHIBA External USB 3.0 USB Device」として検出表示されます。

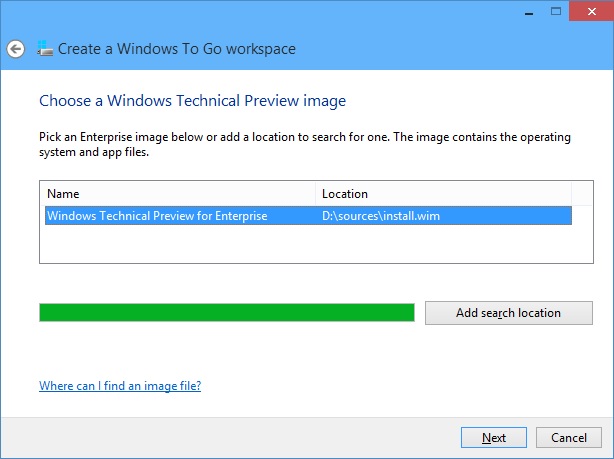

- Windows 10 TPEイメージファイルの自動検出
Windows 10 TPEイメージファイル(拡張子：wim)が自動検出されます。
ここで＜Next＞ボタンをクリックします。

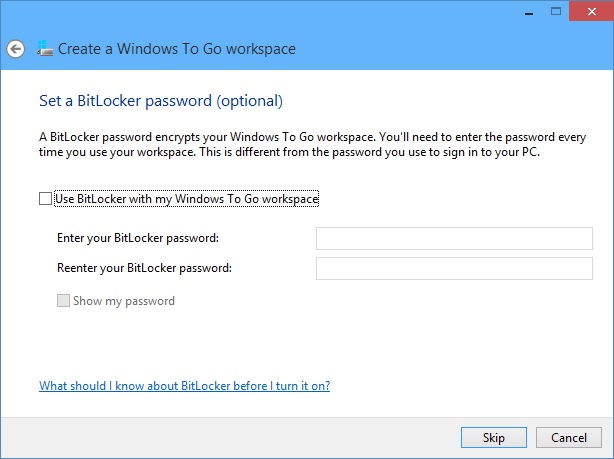

- BitLocker適応有無
BitLocker適応有無の画面が表示されますが今回は＜Skip＞で先に進めました。

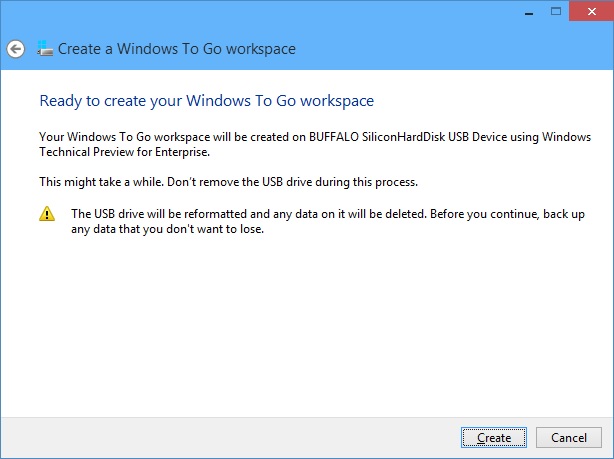

- Windows To Go ワークスペース作成の準備完了
Windows To Go ワークスペース作成の準備完了を示す画面が表示されますので＜Create＞をクリックします。
- Windows To Go ワークスペースの作成

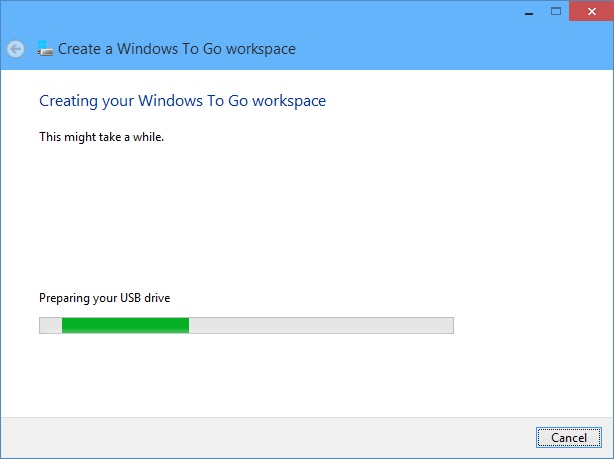

・Preparing your USB drive

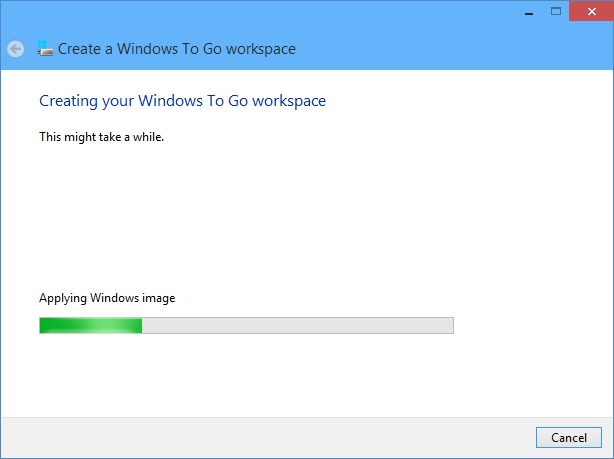

・Applying Windows image

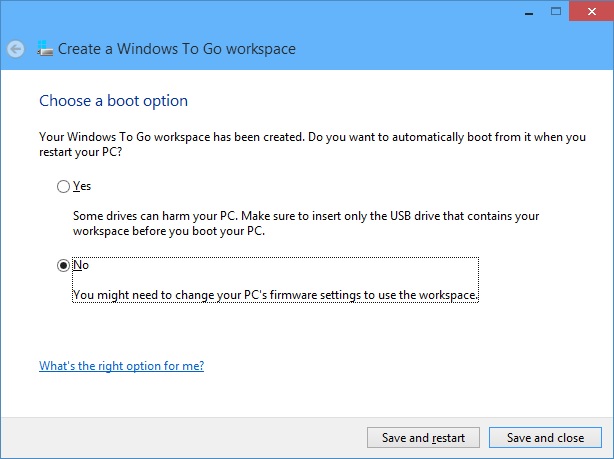

- ブートオプション
Windows To Go ワークスペース格納ポータブルデバイスが接続されていれば常にそこからブートするかどうかの問い合わせ画面が表示されますがここでは「No」を選択して＜Save and close＞ボタンをクリックします。

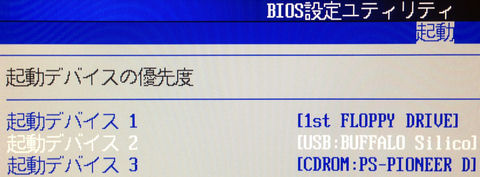

※ここで「Yes」を選択するとBIOSの起動デバイスの優先度の上位にWindows To Go ワークスペース格納ポータブルデバイスが設定されます。

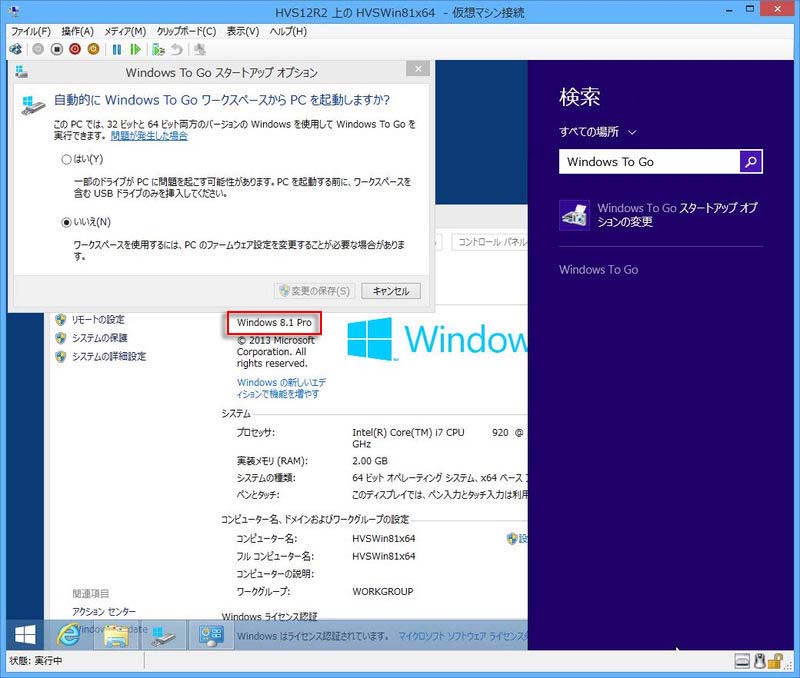

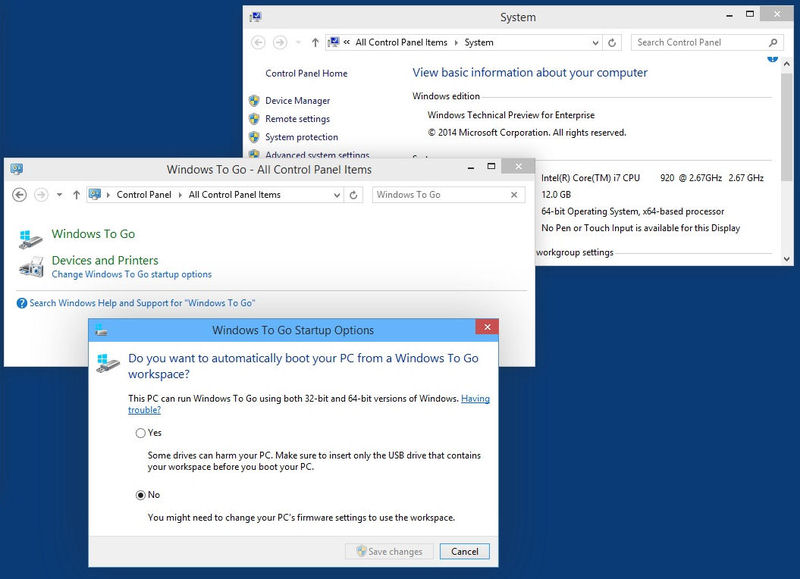

ここで指定したブートオプションは「Windows To Go Startup Options」画面を起動して設定変更することもできます。
※Windows To Go Startup Options自体はEnterprise版でないWindows 10 Technical Preview版やWindows 8 Pro版にもあります。
- 補足：Windows To Go ワークスペースのOS

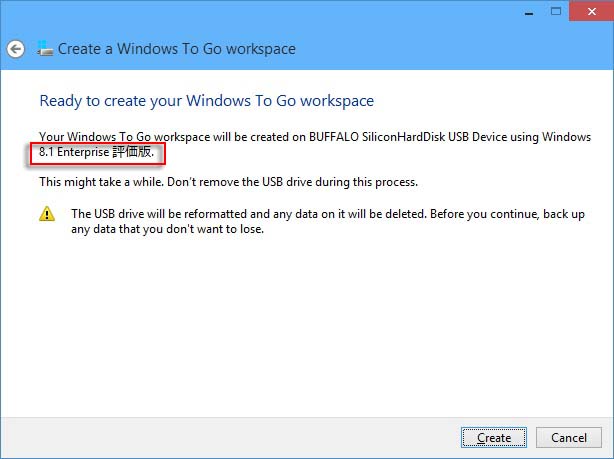

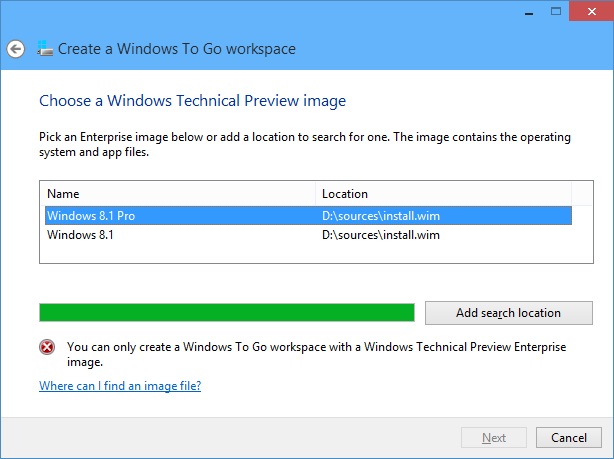

(1)Windows 10 TPEのWindows To Go機能でサポートされるWindows To Go ワークスペースのOSとしてはWindows 10 TPE以外にWindows 8系のEnterprise版も含まれますがWindows 8.x/Windows 8.x Pro系はサポートされません。
Hyper-V Serverの仮想マシンでWindows To Go ワークスペースからブートさせる方法は以下の二通りあります。
- Windows To Go ワークスペース格納ポータブルデバイスをそのまま使用する方法
詳細は後述の「仮想マシンの定義」で説明します。
- Windows To Go ワークスペース格納ポータブルデバイスの仮想ハードディスクファイルを使用する方法
QEMU付属のqemu-imgコマンドでWindows To Go ワークスペース格納ポータブルデバイスから仮想ハードディスクファイルを作成できます。
Linux(ここではFedora 20)の場合は次のようなコマンドでWindows To Go ワークスペース格納ポータブルデバイスから仮想ハードディスクファイルを作成できます。
※下記のコマンドはWindows To Go ワークスペース格納ポータブルデバイスが/dev/sdbとなる場合の例です。
※仮想ハードディスクファイルはマウントしてドライブ文字を割り当てればWindows 8/Windows 10からアクセス可能となります。# qemu-img convert -f raw -O vpc /dev/sdb wtgworkspace.vhd
- 仮想マシンの名前：ここでは「HVSWTGWin10TPE」としました。
- 仮想マシンの世代：第1世代
- 起動メモリ：2048MB
- 新規の仮想ハードディスク：[後で仮想ディスクを接続する]：on
- 仮想マシンのネットワークアダプタ：デフォルトのネットワークアダプタ(レガシーネットワークアダプタではありません)
※ネットワークの構成での接続：仮想スイッチ1(外部接続用スイッチ)
- インストールオプションの[後でオペレーティングシステムをインストールする]：on
- 仮想マシン(HVSWTGWin10TPE)の設定；
IDEコントローラのハードドライブの＜追加＞をクリックします。
(1)Windows To Go ワークスペース格納ポータブルデバイスを直接使用する場合
・Server ManagerのHyper-Vサーバの[コンピュータの管理]から「ディスクの管理」でWindows To Go ワークスペース格納ポータブルデバイスをオフラインにします。
・仮想マシン(HVSWTGWin10TPE)の「設定」での[物理ハードディスク]をonにしてWindows To Go ワークスペース格納ポータブルデバイスを選択します。
(2)Windows To Go ワークスペース格納ポータブルデバイスの仮想ハードディスクファイルを使用する場合
・「ハードドライブ」で[仮想ハードディスク]をonにして上記の例で示した「wtgworkspace.vhd」のパスを指定します。
- 初期メッセージ
・Getting devices ready XX%
・Restarting
・Getting ready
・Restarting

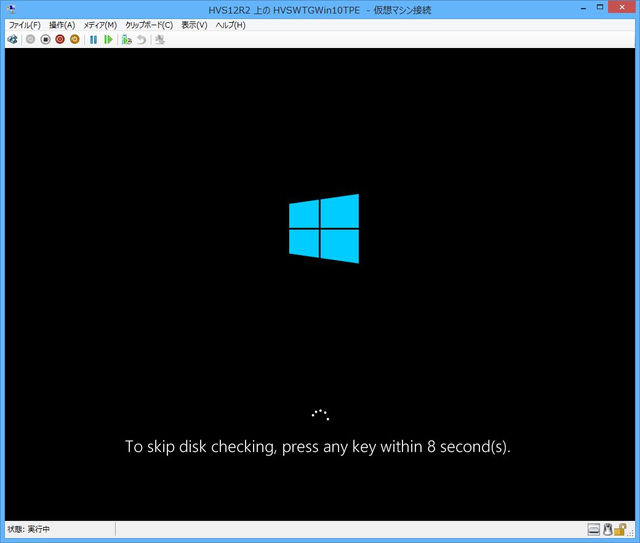

・To skip disk checking, press any key within 8 second(s).(この画面が表示されない場合もあります)

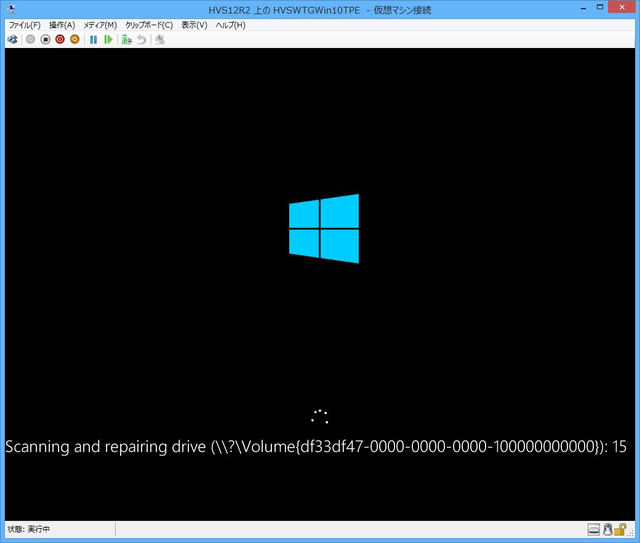

※放置すると「Scanning and repairing drive ...」が表示されます。

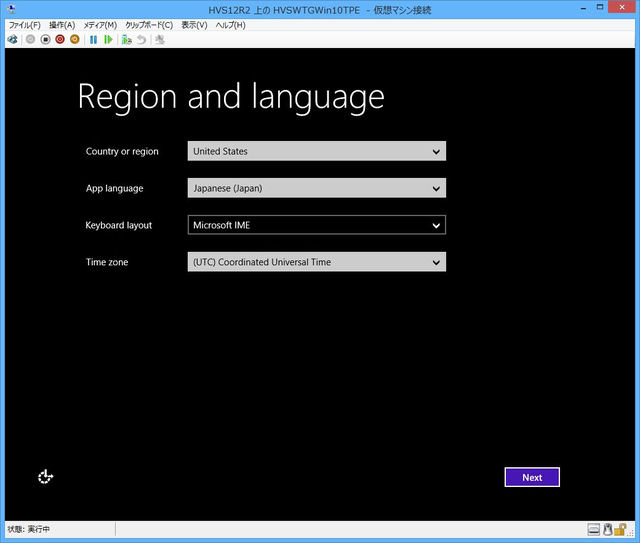

- 「Region and language」画面
・Country or region：United States ※Japanも選択可能ですがデフォルトのUnited Statesのままでも構いません
・App language：Japanese (Japan)
・Keyboard layout：Microsoft IME
・Time zone：(UTC+09:00) Osaka, Sapporo, Tokyo
- 「Lisense Term」以降
「Lisense Term」以降は通常のWindows 10 Technical Preview [for Enterprise]のセットアップの流れと同じになります。
- カスタマイズ
デスクトップが表示された後は画面解像度等の設定をカスタマイズします。

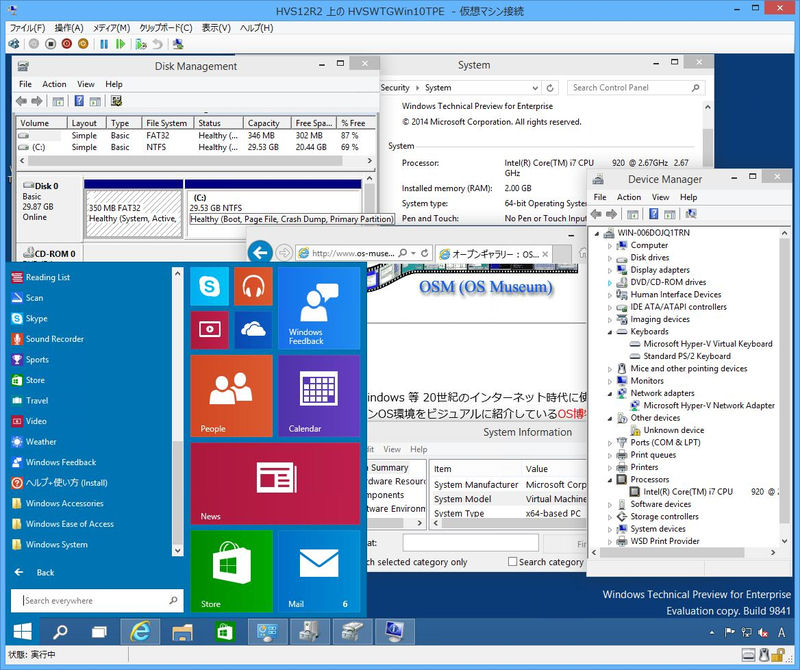

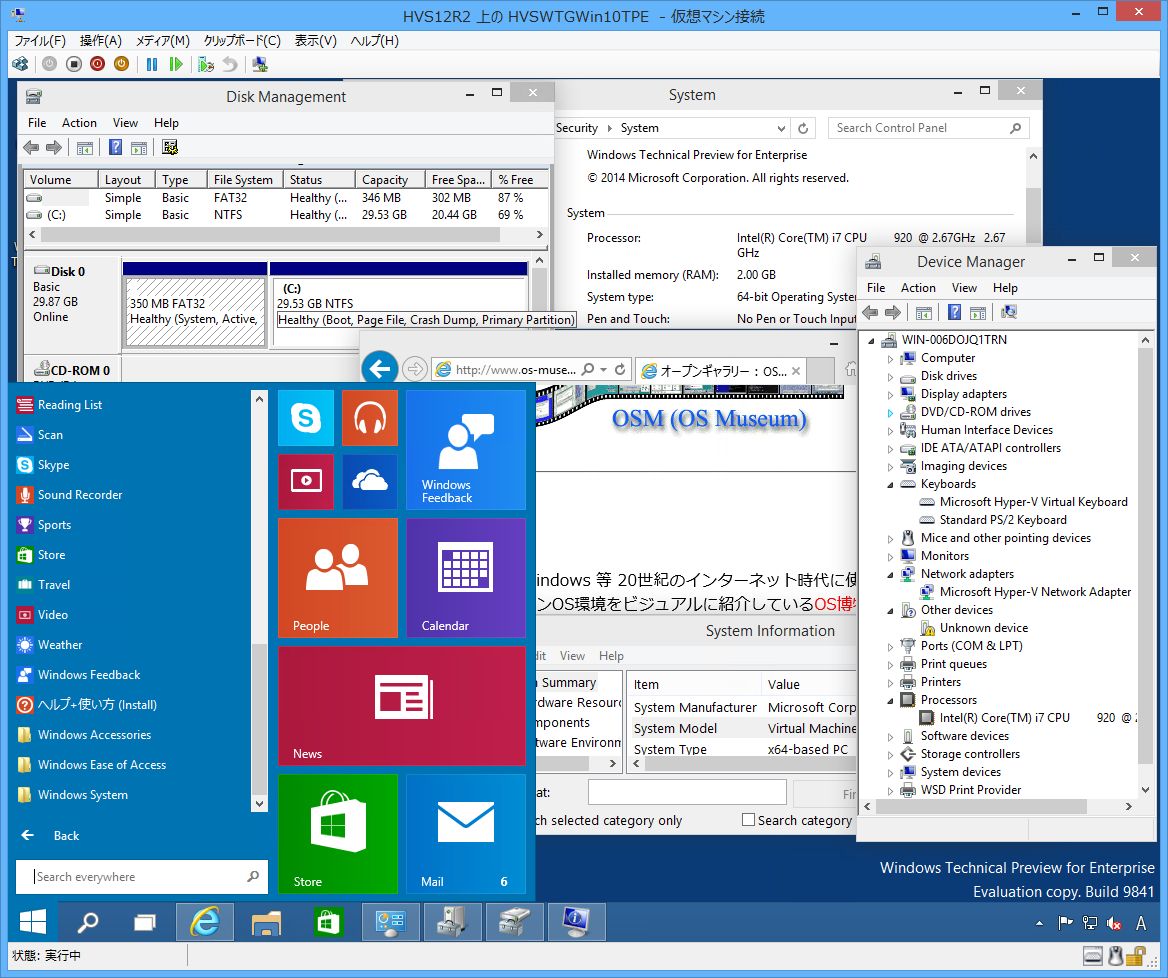

- Windows To Go ワークスペースのデスクトップ例
・実寸画像はこちらです。

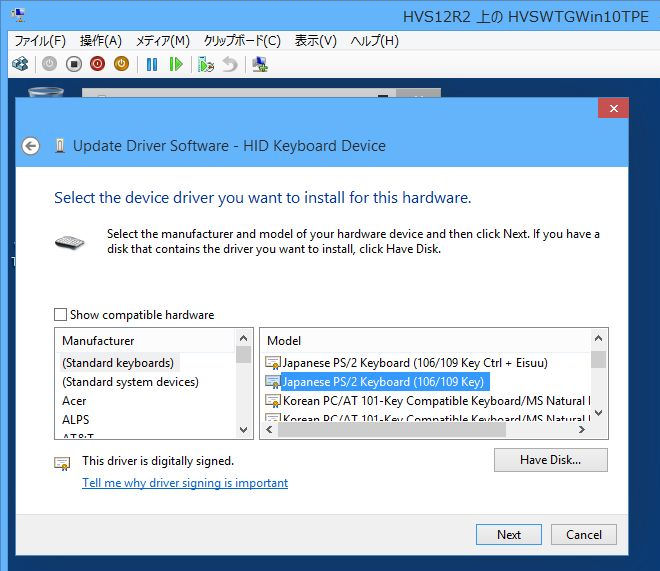

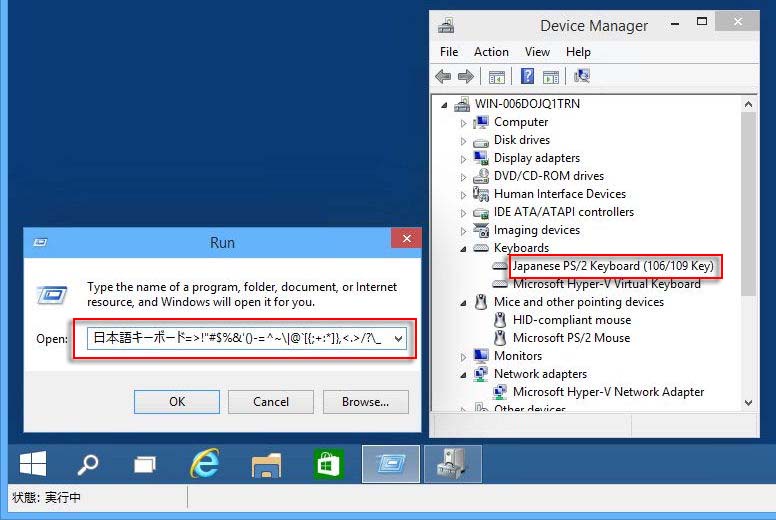

Device Managerで[Standard PS/2 Keyboard]を[Japanese PS/2 Keyboard (106/109 Key)]に変更して再起動すれば日本語キーボードレイアウトになります。

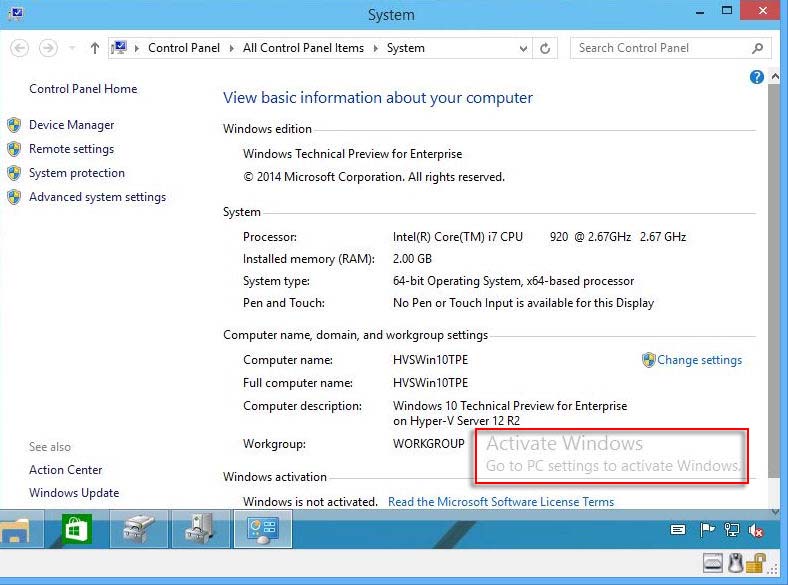

Windows To Go ワークスペースのセットアップをしたままでは「Windows not activated」のままであり、そのうち「Activate Windows」メッセージが画面右下に薄く表示されます。

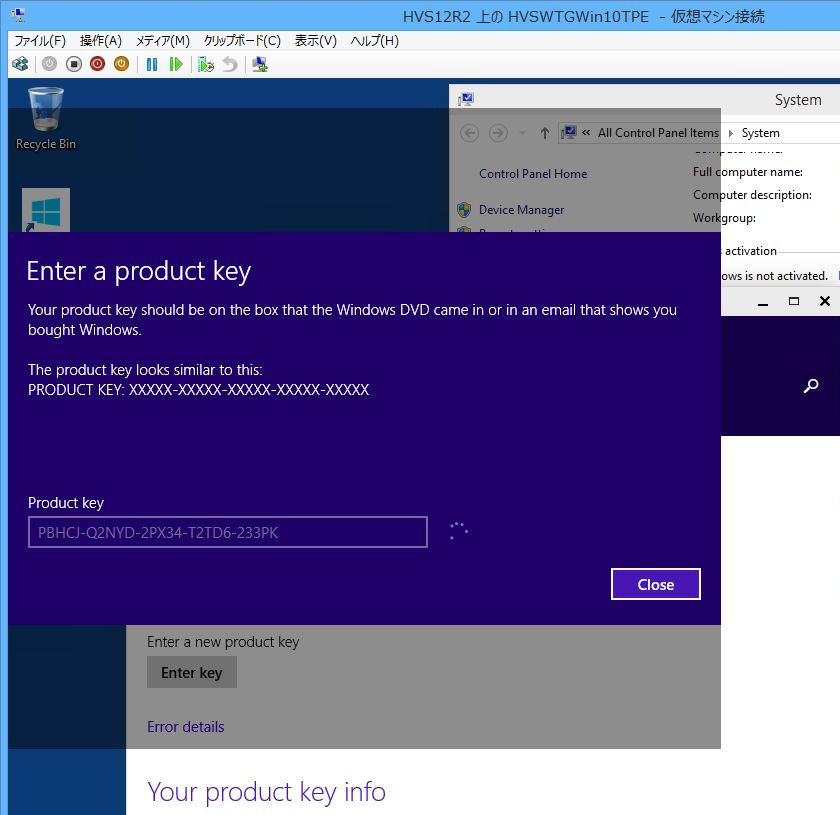

Technet Evaluation CenterのWindows 10 Technical Preview for Enterpriseのダウンロードサイトに公開されている以下の固定のプロダクトキーを指定してアクティベーションを実行します。
・Windows 10 Technical Preview for Enterpriseの固定のプロダクトキー：PBHCJ-Q2NYD-2PX34-T2TD6-233PK
- Hyper-V機能の導入

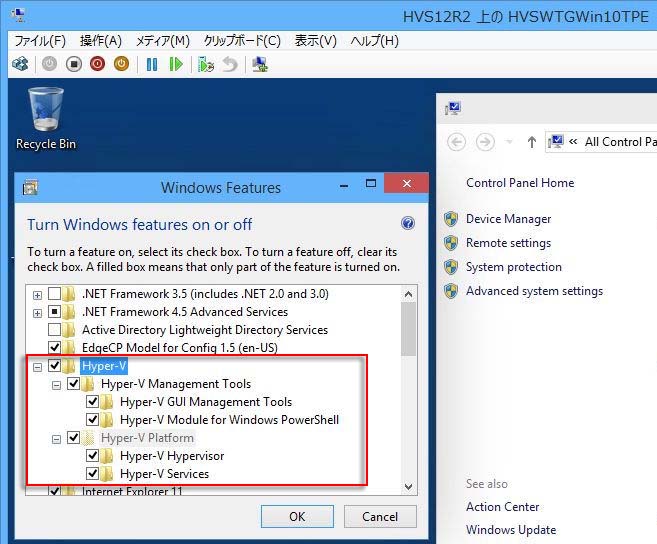

[Programs and Features]を使用してHyper-V機能をすべて導入します。
- RSATの導入
Windows 10 Technical Preview用のRSAT(Remote Server Administration Tools for Windows 10 Technical Preview)はhttp://www.microsoft.com/en-us/download/confirmation.aspx?id=44280から「WindowsTH-KB2693643-x64.msu」というファイルとしてダウンロードできます。
そのWindowsTH-KB2693643-x64.msuをダウンロードしてインストールを行い、Server ManagerにHyper-V Serverのマシン名(HVS12R2)を追加してcscrypt..., winrm..., cmdkey...のコマンド(詳細略)を実行すればポータブルなWindows To Go ワークスペースからHyper-V Serverも管理できるようになります。

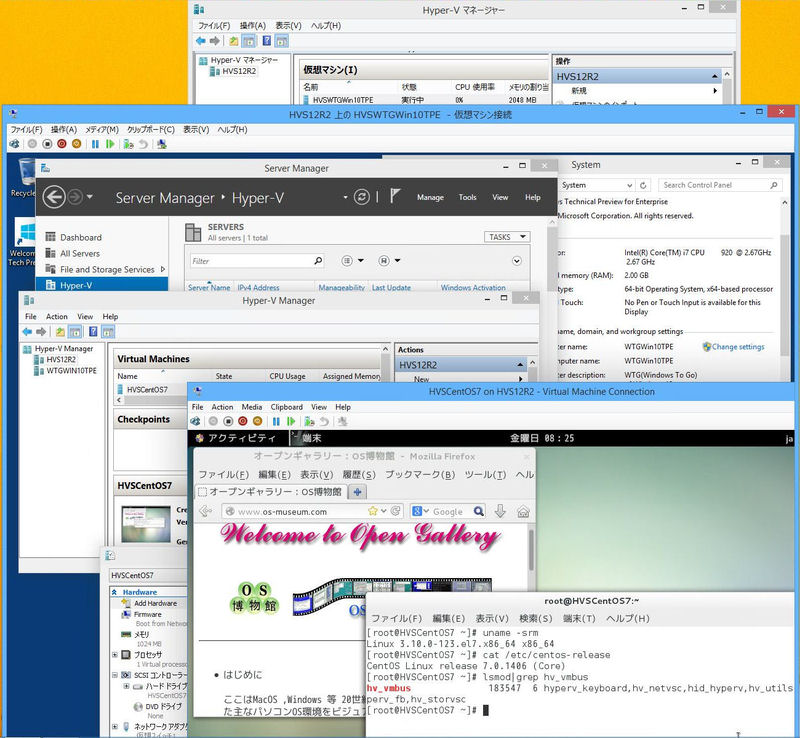

下記はHyper-V仮想マシンとして動作しているWindows To Go ワークスペースの中で更にHyper-V仮想マシンとしてのCentOS 7を実行している様子です。

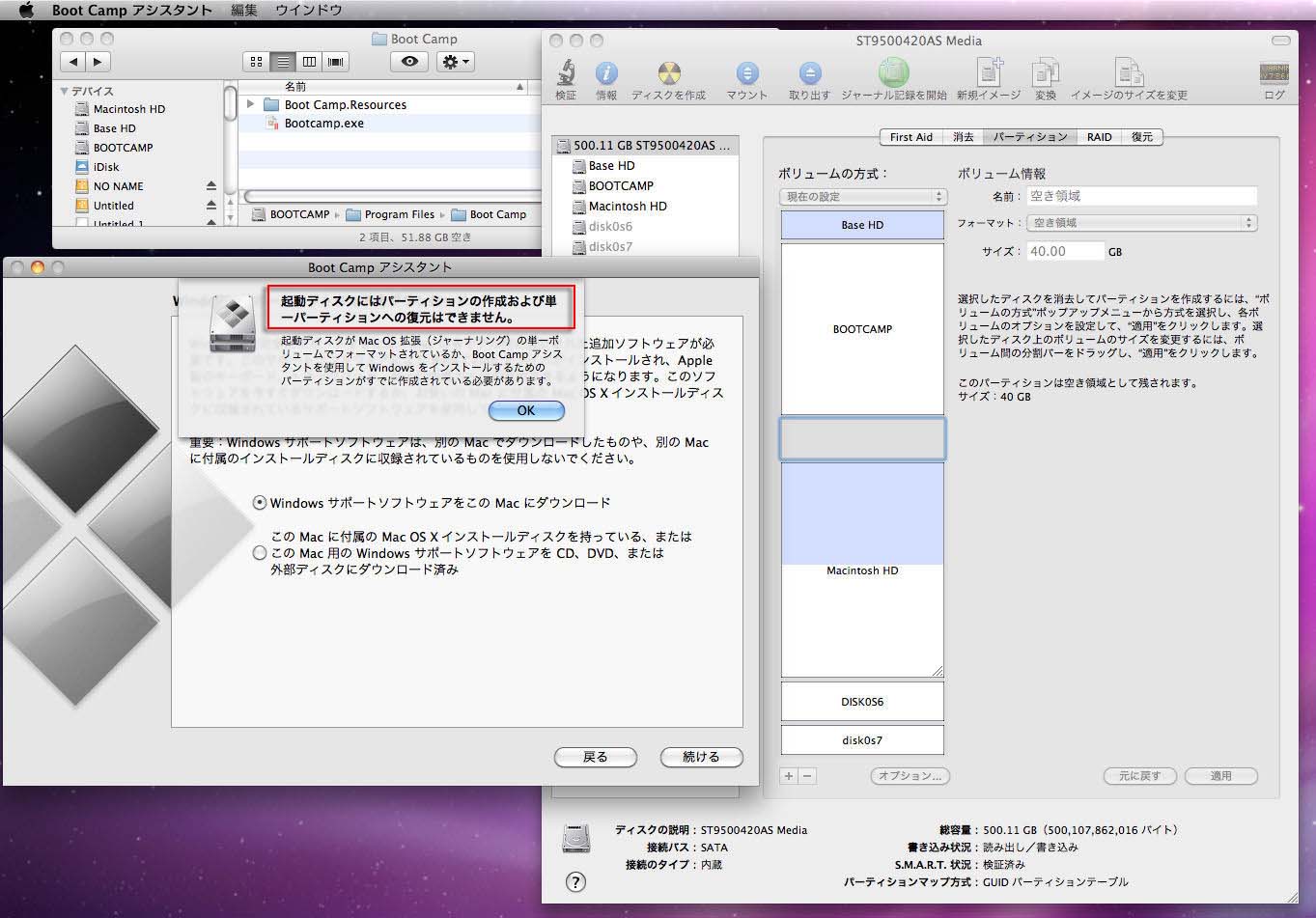

Mac OS XでのBOOTCAMPパーティションは一つに制限されていますが、Windows To Go ワークスペースはMac OS Xの第2, 第3...のマルチBOOTCAMP環境を実現する機能と言えるかも知れません。
※元々Boot Camp アシスタントを使用せずに複数のバージョンのWindowsを同居させることはできましたが...。
上記で利用したWindows To Go ワークスペースが実USBディスクであればそれをそのままMac OS Xマシンに接続してEFI Bootでブートして使えます。
※Windows 10 TPEを通常のインストールで格納した内臓HDDをUSB変換アダプタを介してMac OS Xに接続してもEFI Bootはできません(電源をオンにしてoptionキーを押した時に表示されるブート可能デバイス一覧にはそのUSB変換アダプタを介した内臓HDDは表示されません)。
上記で利用したWindows To Go ワークスペースが仮想ディスクファイル(wtgworkspace.vhd)であれば以下のようにして実USBディスクを作成できます。
(1)Windows To Go ワークスペースの仮想ディスクファイル(wtgworkspace.vhd)をLinux上に転送します。
(2)Linux上で「qemu-img convert -f vpc -O raw wtgworkspace.vhd wtgworkspace-flat.vmdk」を実行します。
(3)更に最初に作成したWindows To Go ワークスペース格納用USBディスクと同一仕様のUSBディスクをそのLinuxマシンに接続して以下のコマンドを実行します。
※下記のコマンドはWindows To Go ワークスペース格納ポータブルデバイスが/dev/sdbとなる場合の例です。
|
# dd if=wtgworkspace-flat.vmdk of=/dev/sdb |

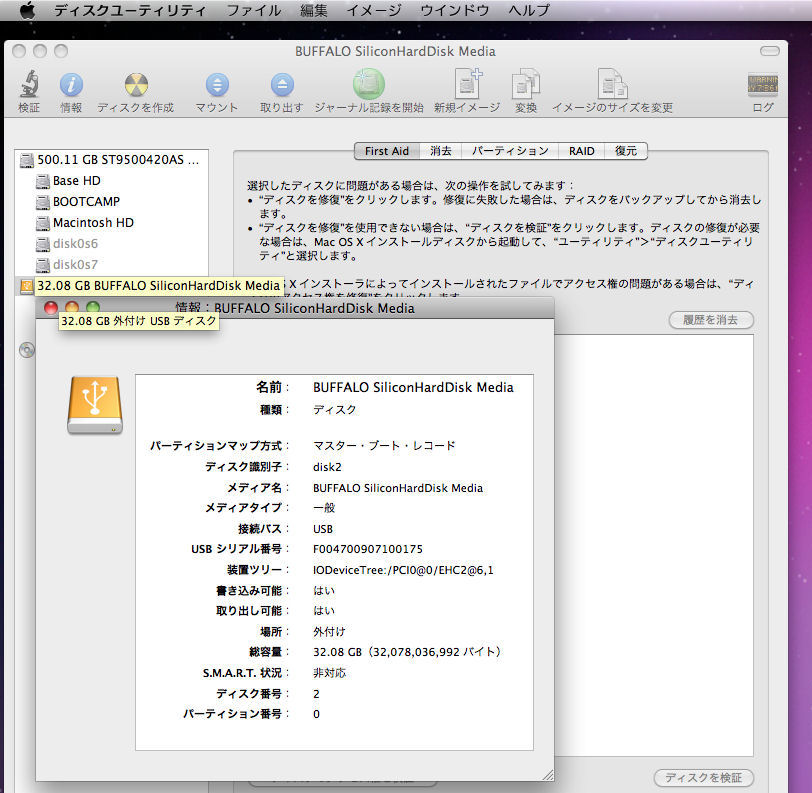

まずWindows To Go ワークスペースを格納したUSBディスクをMac OS Xのディスクユティリティで確認します。

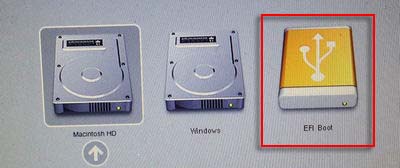

それからEFI Bootを選択してブートします。
EFI Boot後はそのMacマシンのモデルに対応したBoot Camp Support SoftwareをAppleのサイトからダウンロードしてインストールすればMacマシンでサウンド再生等もできるようになります。
WiFi等でインターネット接続できるようになればWindows Activationは自動実行されます。
キーボードについてはDevice Managerで[HID Keyboad Device]にすれば日本語キーボードレイアウト化できます。

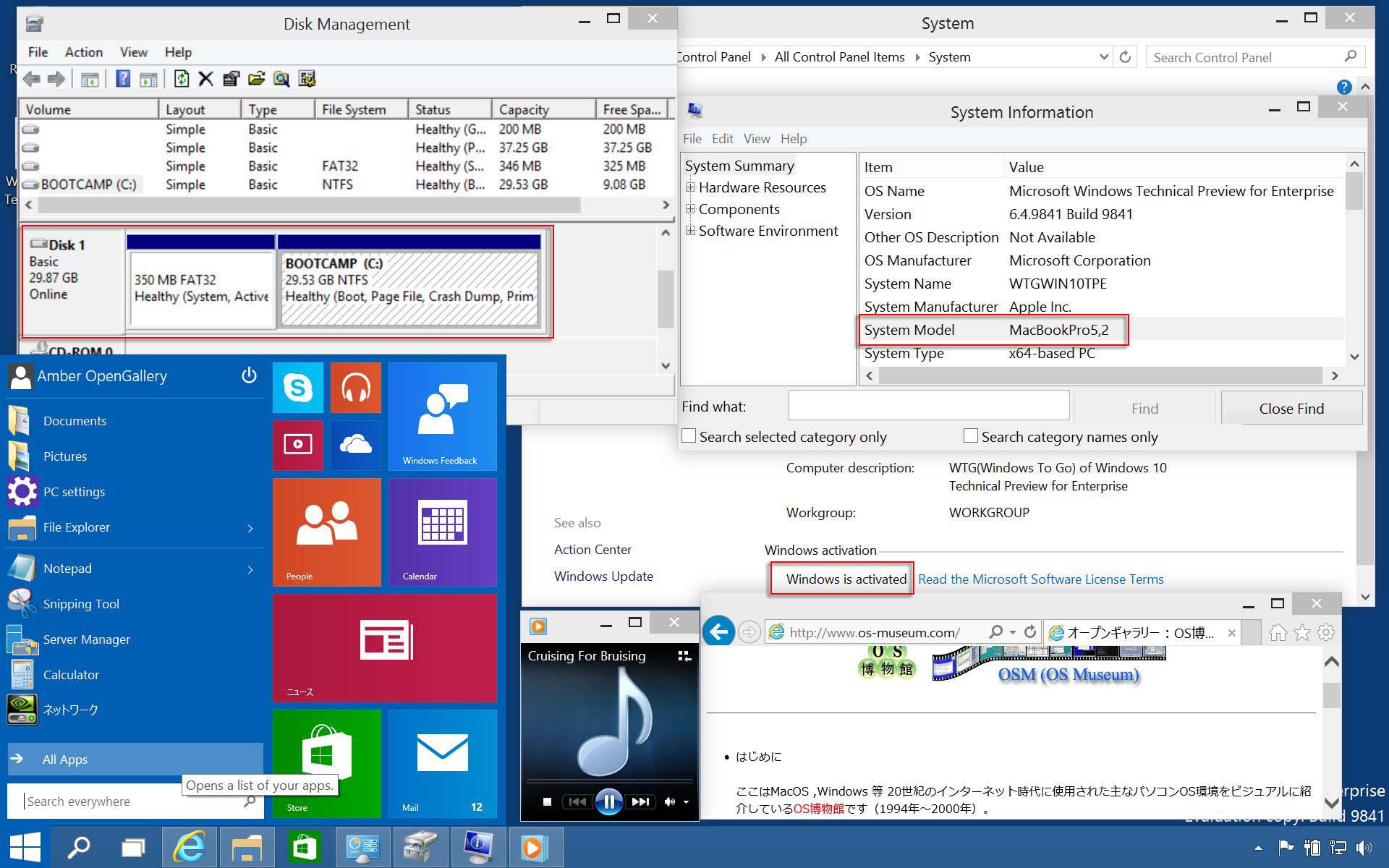

- MacBook Pro上でのWindows To Go ワークスペースデスクトップ例
・実寸画像はこちらです。

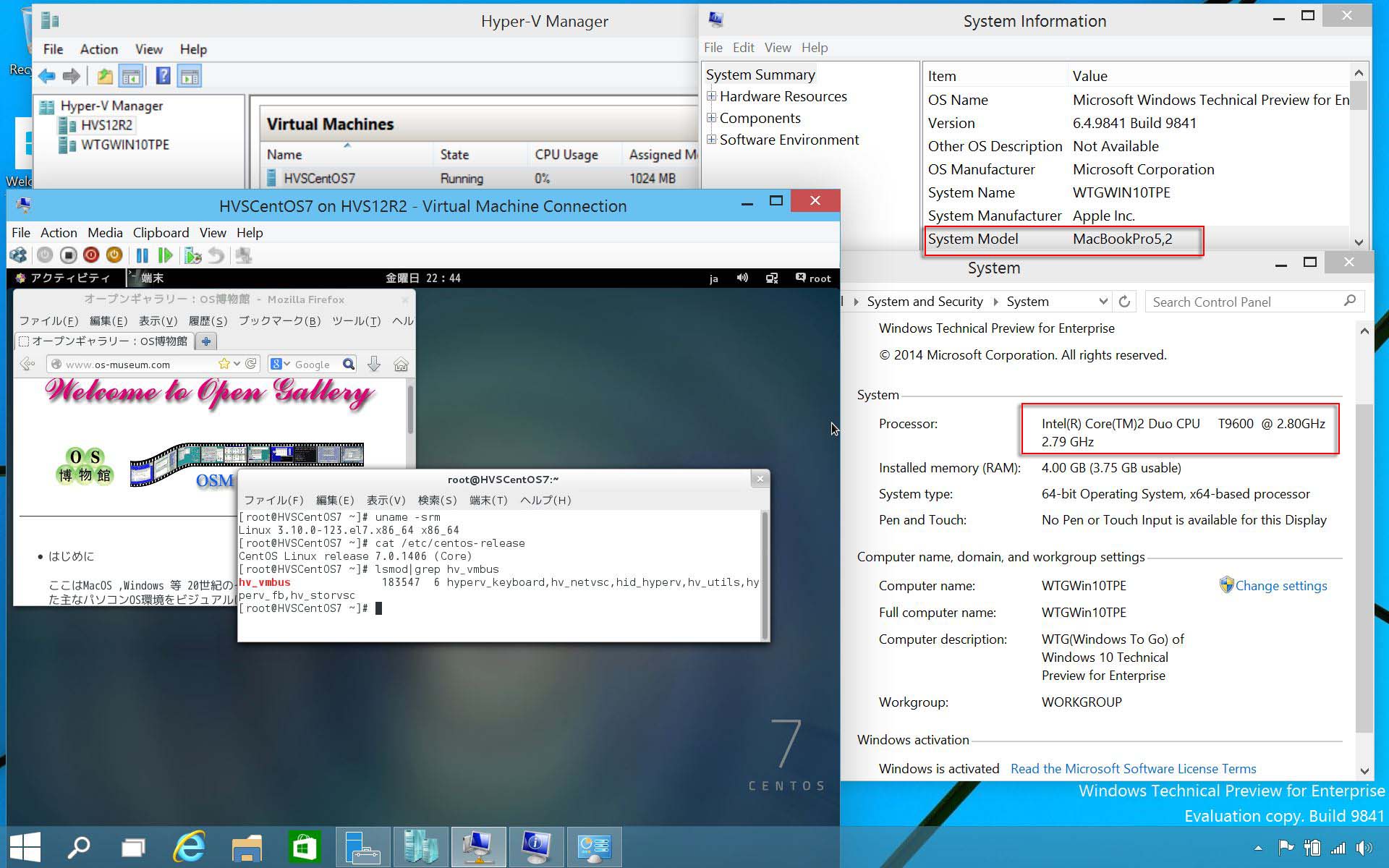

- MacBook Pro上でのWindows To Go ワークスペースにおけるHyper-V Managerの実行例
・実寸画像はこちらです。

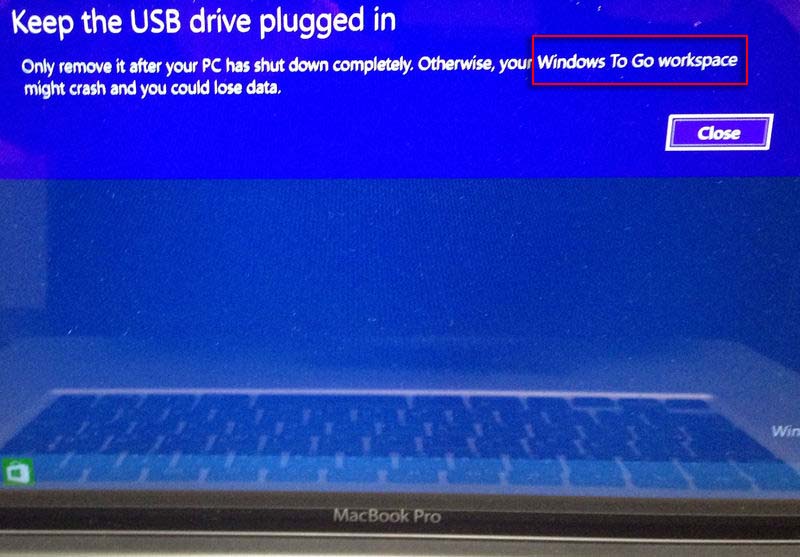

- 「Keep the USB drive plugged in」警告
Windows To Go ワークスペースの起動後以下のような「Keep the USB drive plugged in」警告表示が出てくることがあります。
日本語では、「USBドライブを接続したままにしてください 取り出しは必ずPCがシャットダウンされた後に行ってください。そうしないと、Windows To Fo ワークスペースがクラッシュし、データが失われる可能性があります。 」という感じです。
- 補足
(1)最初にサインインした際に以下のメッセージが表示された場合はシステムの復元が成されているようですのでシステム設定を一部再実行する必要が出てきます。
今回はServer Managerを使用するにあたって「cscrypt..., winrm..., cmdkey...のコマンド(詳細略)」の再実行が必要でした。
Couldn't update to Windows Technical Preview
Sorry, we couldn't complete the update to Windows
Technical Preview. We've restored your previous
version of Windows to this PC.
0xC1900101 - 0x20......
Hyper-V仮想マシンでWindows To Go ワークスペースの実USBデバイスとしてTOSHIBAの500GB USBディスク(USB 3.0インターフェース)を使用した例を簡単に紹介致します。
- 購入直後のTOSHIBAの500GB USBディスクの確認

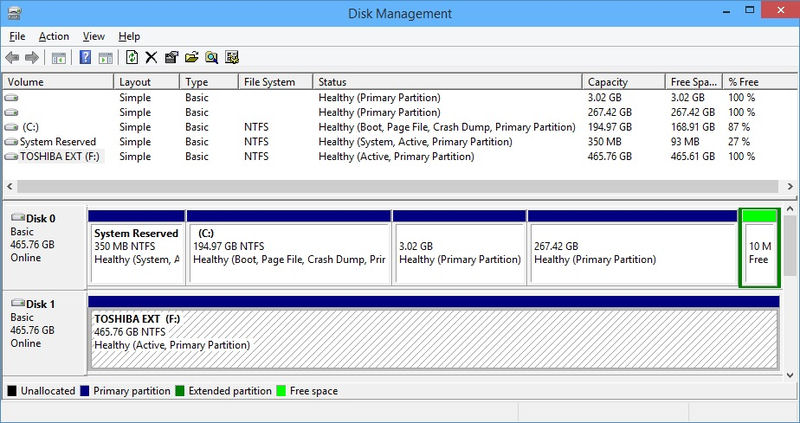

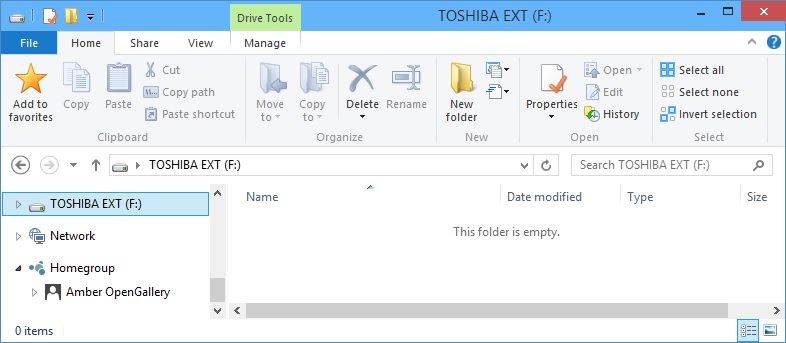

・Disk Managementで確認するとパーティション数は1個で「TOSHIBA EXT」というボリューム名になっています。
・そのボリュームの中身は空です。
- Windows To Go ワークスペースの作成
BUFFALOの32GB USBディスク(USB 2.0インターフェース)を使用してWindows To Go ワークスペースを作成した手順と同様です。
- 仮想マシンの定義
- 仮想マシンの名前：「HVSWTGUSB」としました。
- 仮想マシンの世代：第1世代
- 起動メモリ：2048MB
- 新規の仮想ハードディスク：[後で仮想ディスクを接続する]：on
- 仮想マシンのネットワークアダプタ：デフォルトのネットワークアダプタ(レガシーネットワークアダプタではありません)
※ネットワークの構成での接続：仮想スイッチ1(外部接続用スイッチ)
- インストールオプションの[後でオペレーティングシステムをインストールする]：on
- 仮想マシン(HVSWTGUSB)の設定でのWindows To Go ワークスペース格納デバイスの直接指定

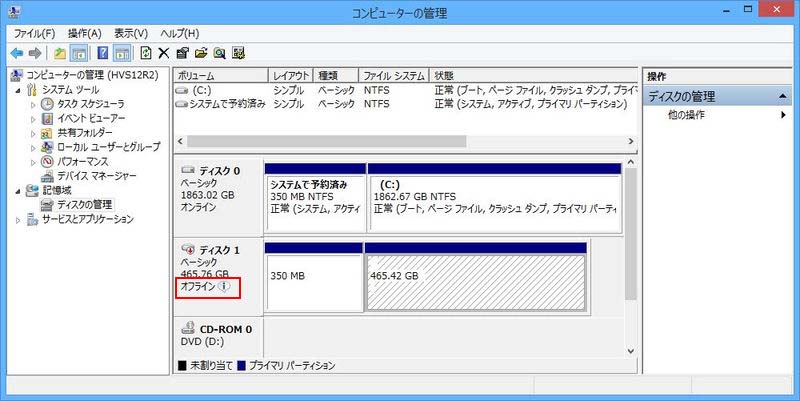

(1)事前にServer ManagerのHyper-Vサーバの[コンピュータの管理]から「ディスクの管理」でWindows To Go ワークスペース格納デバイスをオフラインにします。
※オンラインのままではHyper-V仮想マシンでそのUSBデバイスを割り当てることができません。
(2)仮想マシン(HVSWTGUSB)の「設定」でIDEコントローラのハードドライブの＜追加＞をクリックします。

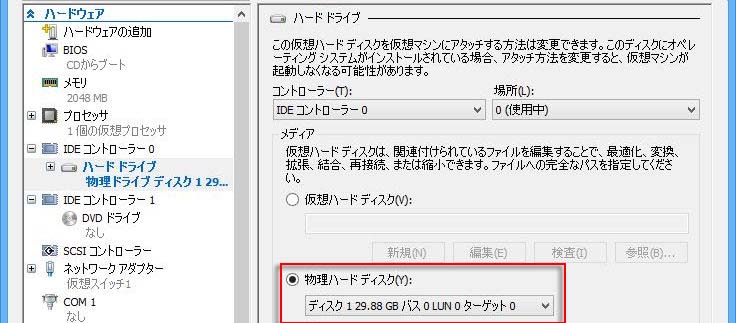

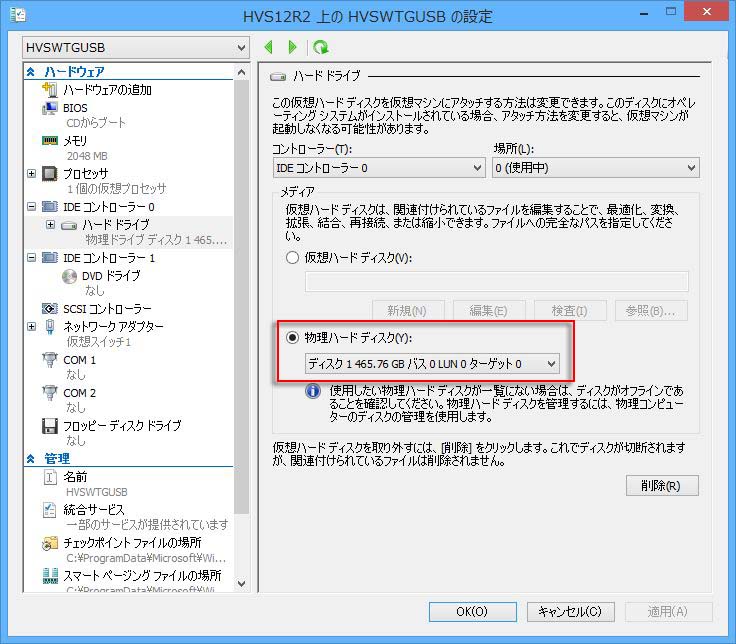

(3)[物理ハードディスク]をonにしてWindows To Go ワークスペース格納デバイスを選択します。
- 仮想マシンの名前：「HVSWTGUSB」としました。
- 仮想マシンの初期起動(Windowsセットアップの扱いとなります)
Windows To Go ワークスペース格納デバイスの仮想ハードディスクファイルを使用する場合と基本的に同じですのでサンプル画像のみ紹介します。

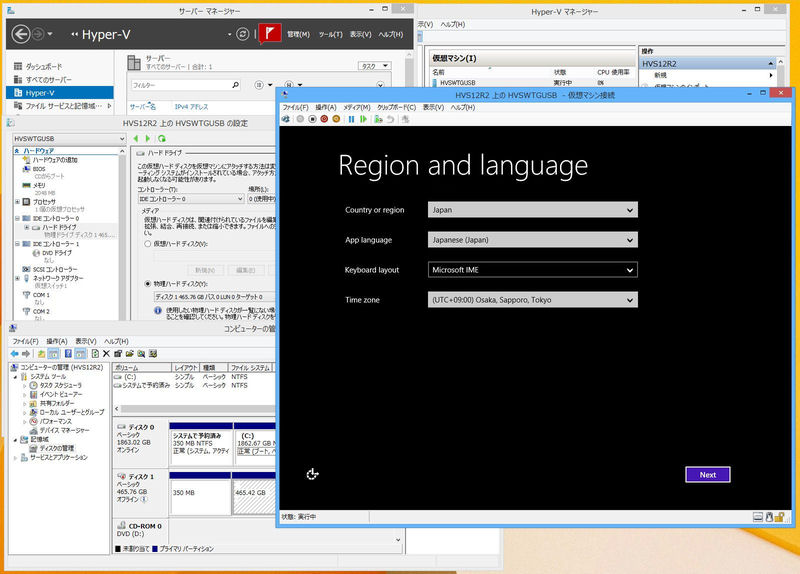

(1)Region and language設定

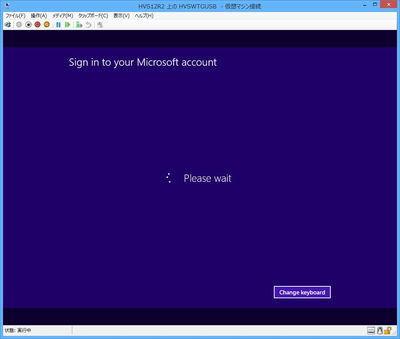

(2)Sign in to your Microsoft account

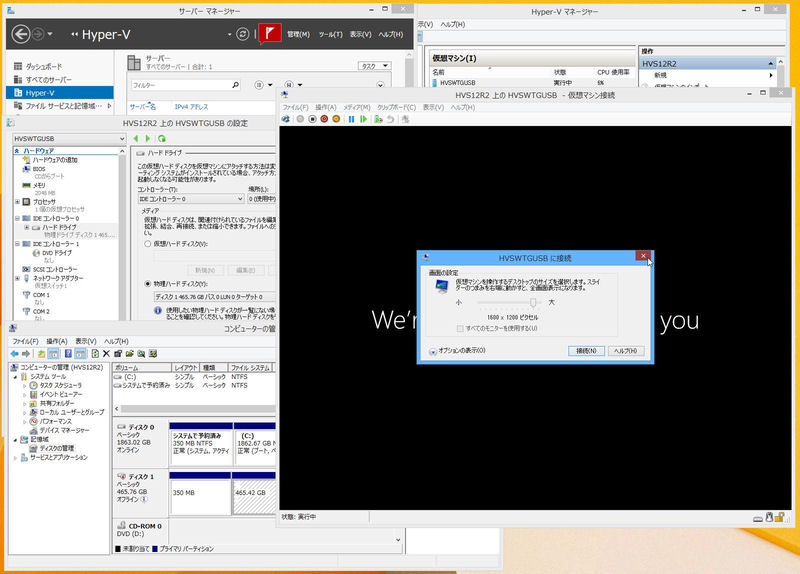

(3)仮想マシン(HVSWTGUSB)へのRDPでの接続設定画面はＸボタンで閉じます。

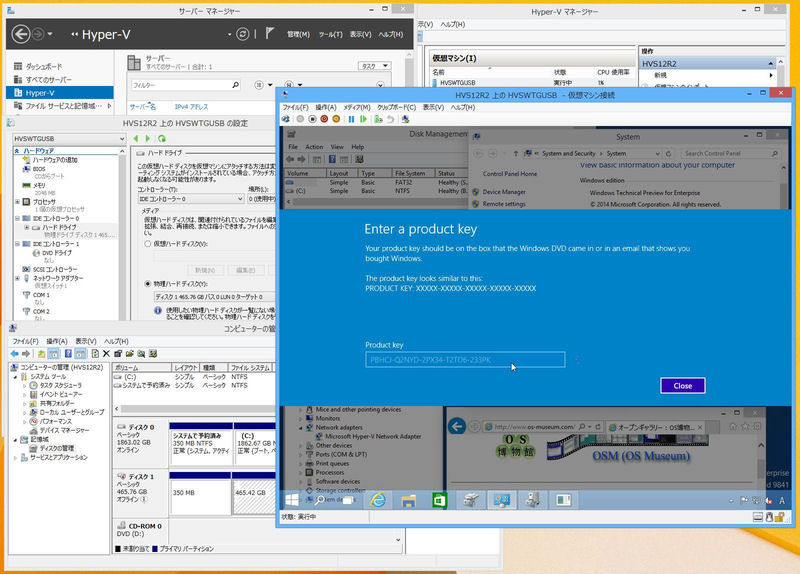

(4)Windows Activation

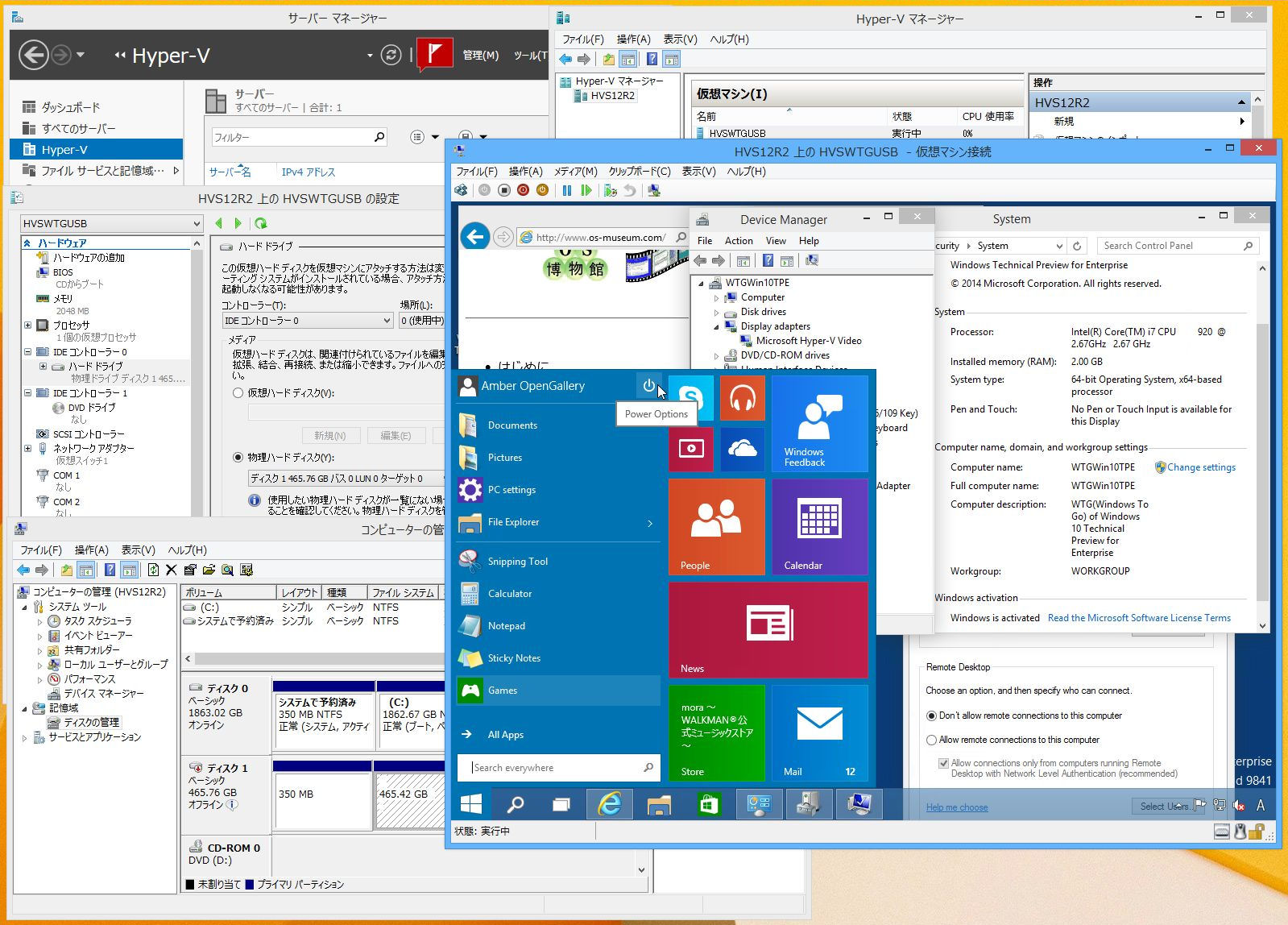

(5)PC名変更後のデスクトップ画面
・実寸画像はこちらです。
(6)Storeでのストアプリのインストール画面

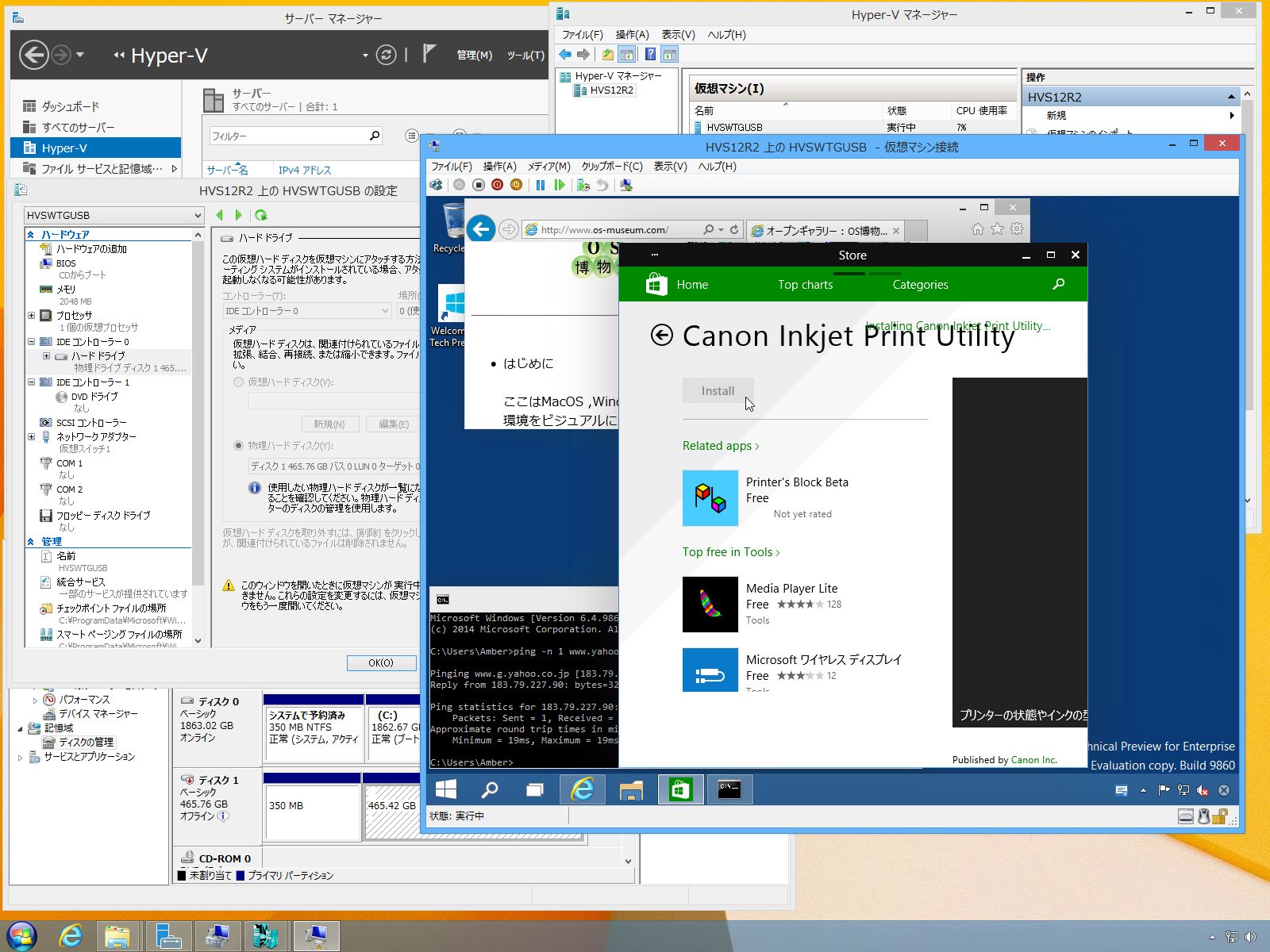

Storeを起動して「Canon Inkjet Print Utility」アプリをインストールしてみました。
・実寸画像はこちらです。
- 仮想マシンの初期起動後のWindows To Go ワークスペース格納デバイス再接続状態について

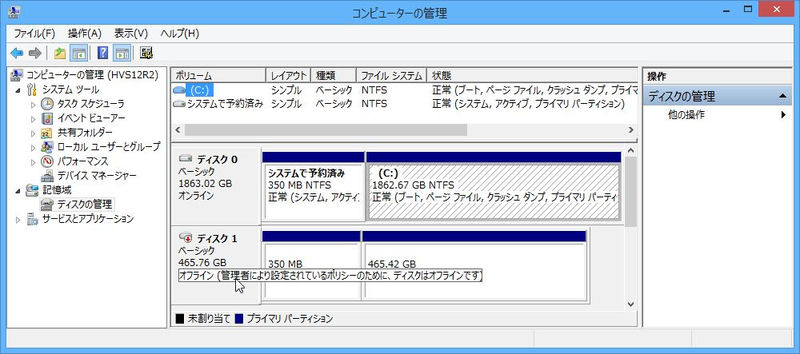

実際のWindows To Go ワークスペース格納デバイスを使った仮想マシンの初期起動後にそのデバイスをHyper-Vサーバに再接続すると最初からオフライン状態になります。
